Cel cięcia wielowarstwowego WaterJet z perspektywy kosztu
Intencja przy cięciu wielowarstwowym WaterJet jest zwykle jedna: obniżyć koszt jednostkowy detalu przy zachowaniu akceptowalnej jakości. Żeby to osiągnąć, trzeba jednak przejść od intuicyjnego myślenia „więcej na raz = taniej” do twardych kryteriów: jaki jest realny koszt minuty pracy maszyny, jak zachowuje się struga przy zwiększonej wysokości pakietu i w którym momencie dodatkowe warstwy generują więcej poprawek niż oszczędności.
Decyzja „ciąć pojedynczo czy w pakiecie” powinna wynikać z kilku policzalnych punktów kontrolnych, nie z presji terminu czy sugestii klienta. Jeżeli te punkty są zdefiniowane i mierzone, cięcie wielowarstwowe staje się narzędziem optymalizacji. Jeżeli ich brakuje – szybko zamienia się w źródło ukrytych strat, których nie widać na ofercie, ale dobrze widać w serwisie, złomie i nadgodzinach.

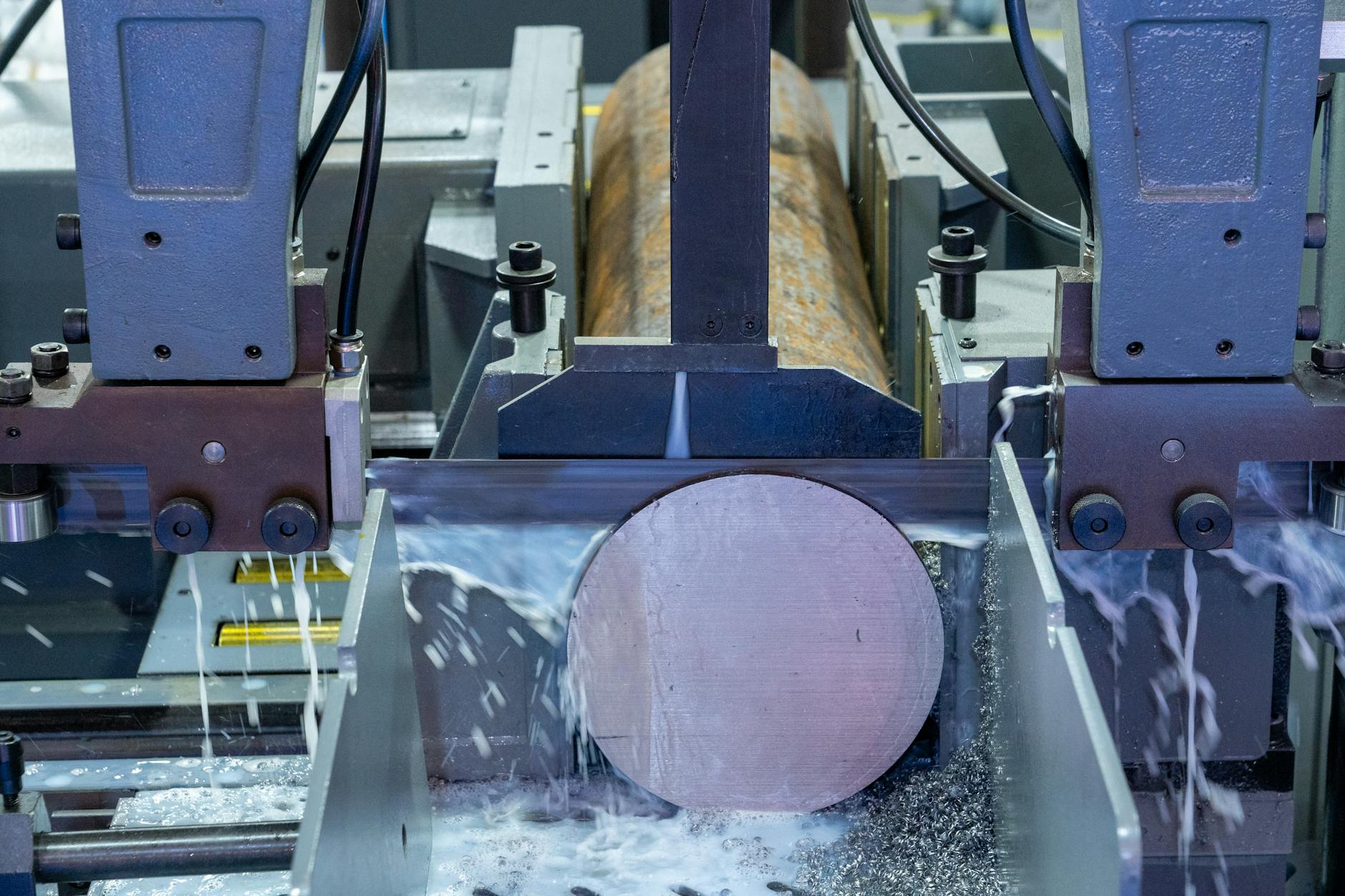

Źródło: Pexels | Autor: Ana Victoria Valverde
Cięcie wielowarstwowe WaterJet – o co naprawdę chodzi
Na czym polega cięcie wielowarstwowe w praktyce
Cięcie wielowarstwowe WaterJet oznacza, że na stole układa się kilka arkuszy tego samego materiału (lub materiałów o bardzo zbliżonych parametrach) jeden na drugim i przecina je jednym przebiegiem strugi. Powstaje w ten sposób pakiet, a kluczowym parametrem staje się jego wysokość całkowita, a nie tylko nominalna grubość pojedynczej blachy.
W odróżnieniu od standardowego cięcia pojedynczego, gdzie struga wody z garnetem ma do „przepracowania” jedną warstwę, w pakiecie ta sama energia musi stabilnie przejść przez sumę grubości wszystkich warstw. Oznacza to inną dynamikę strugi, dłuższy czas kontaktu z materiałem i większe ryzyko zjawisk niepożądanych: rozmycia krawędzi dolnych warstw, większego stożka cięcia czy tworzenia się „ogona strugi”.
W praktyce, przy pakiecie nie zmieniasz kształtu detalu, ale zmieniasz warunki fizyczne, w jakich maszyna pracuje. Sam kontur może pozostać ten sam, ale ustawienia prędkości, ciśnienia, doboru dyszy i ścierniwa muszą być przeanalizowane na nowo. To właśnie ten moment jest pierwszym punktem kontrolnym: jeśli ktoś zakłada, że „przecież to tylko kilka blach więcej”, pojawia się sygnał ostrzegawczy, że kalkulacja kosztów będzie zbyt optymistyczna.
Grubość materiału a wysokość pakietu – dwa różne światy
Pojęcie „grubości materiału” odnosi się do pojedynczego arkusza – np. blacha 8 mm, 15 mm, 30 mm. Dla standardowego cięcia to parametr podstawowy, na bazie którego dobiera się prędkość oraz ilość ścierniwa. Przy cięciu wielowarstwowym pojawia się jednak drugi kluczowy parametr: grubość efektywna pakietu, czyli suma grubości wszystkich ułożonych warstw.
Jeżeli maszyna ma w katalogu maksymalną grubość cięcia np. 100 mm stali, to nie jest to równoznaczne z tym, że pakiet złożony z pięciu blach 20 mm (łącznie 100 mm) zachowa się identycznie jak jedna blacha 100 mm. Między warstwami mogą pojawić się szczeliny, powietrze, woda, resztki garnetu, a każda taka warstwa pośrednia modyfikuje strugę. Przepływ i dyspersja energii są inne niż w jednolitym monolicie.
Dlatego przy pakietowaniu należy rozróżniać:
grubość pojedynczej warstwy – krytyczna dla sztywności pojedynczego detalu,
wysokość całego pakietu – krytyczna dla stabilności strugi i ekonomii procesu,
charakter szczeliny między warstwami – krytyczny dla jakości dolnych krawędzi.
Jeśli kalkulacja opiera się wyłącznie na sumie grubości bez analizy tego, jak są one kontaktowane, ryzyko zbyt optymistycznych założeń rośnie. Jeśli od razu uwzględnisz, że pakiet to fizycznie inny układ niż monolityczna płyta, łatwiej zdefiniować realistyczne granice technologiczne.
Typowe cele pakietowania i kiedy się pojawiają
Najczęściej motywacją do cięcia wielowarstwowego WaterJet jest:
skrócenie czasu realizacji serii – szczególnie przy powtarzalnych detalach, gdzie liczba konturów jest duża,
obniżenie kosztu jednostkowego – przez rozłożenie czasu ustawiania i programowania na większą liczbę sztuk,
lepsze wykorzystanie mocy maszyny – gdy pompa wysokociśnieniowa i głowica mają istotny „zapas” względem pojedynczej grubości,
realizacja krótkich terminów – gdy harmonogram produkcji jest napięty, a klient oczekuje dużej partii w jednym oknie czasowym.
Pomysł pakietowania pojawia się najczęściej w sytuacjach, gdy:
detale są powtarzalne – np. kilkadziesiąt, kilkaset identycznych elementów,
maszyna ma ograniczoną dostępność – jedna pompa na kilka głowic, wąskie gardło na produkcji,
występują krótkie terminy i presja czasowa – operator lub technolog szuka „dźwigni”, żeby przyspieszyć proces.
Jeśli pakiet jawi się wyłącznie jako metoda na „dogonienie terminu”, to jest to sygnał ostrzegawczy. Jeśli pojawia się jako świadome narzędzie optymalizacji dla dobrze scharakteryzowanego detalu i serii, zdefiniowanej grubości i tolerancji, istnieje szansa na realną oszczędność.

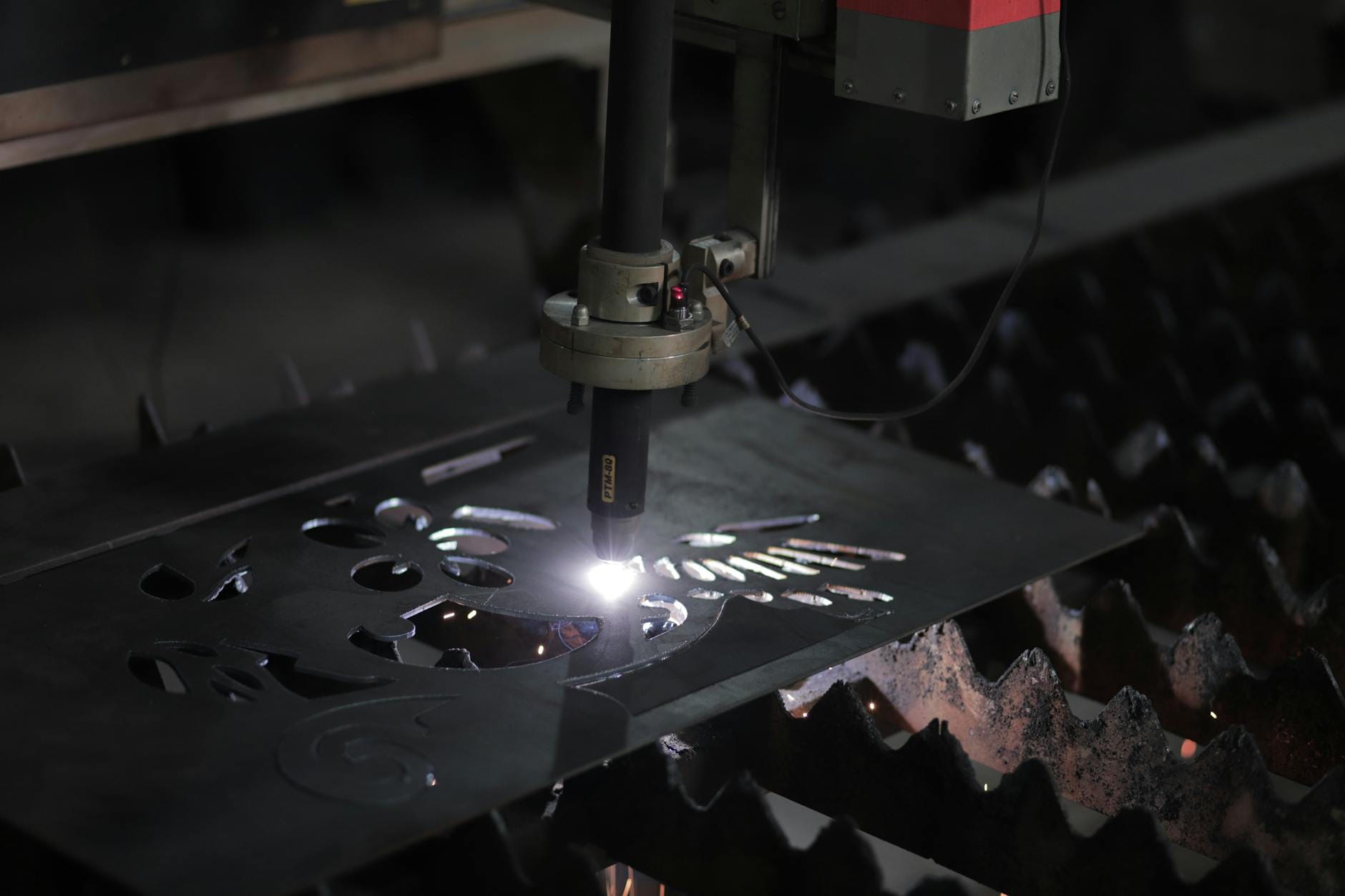

Różnice względem pakietowania laserem i plazmą
Przy cięciu laserem lub plazmą pakietowanie jest znacznie bardziej ograniczone. Źródłem energii jest tam promieniowanie lub łuk elektryczny, a obecność szczelin powietrza, odbić, zgorzeliny czy wypływki ma silniejszy wpływ na stabilność jeziorka ciekłego metalu i jakość dolnych krawędzi. W praktyce wiele zakładów unika pakietowania przy laserze i plazmie z uwagi na ryzyko nieprzecięć, sklejeń i dużą ilość odrzutów.
WaterJet teoretycznie znosi pakietowanie lepiej, ponieważ nie nagrzewa materiału do topnienia, a jedynie go eroduje ścierniwem. Brak strefy wpływu ciepła eliminuje problemy zgorzeliny i naprężeń cieplnych, ale w zamian pojawia się inny zestaw ryzyk: poduszka wodna między warstwami, wypłukiwanie ścierniwa bokiem, efekt „rozmycia” strugi w dolnych warstwach.
Jeżeli ktoś przenosi doświadczenia z pakietowania na laserze bezpośrednio na WaterJet (lub odwrotnie), często dochodzi do błędnych wniosków. Jeśli traktujesz cięcie wielowarstwowe WaterJet jako odrębny proces z własnymi prawami, masz szansę zbudować realne, a nie życzeniowe modele kosztowe.
Jeśli pakiet jest postrzegany tylko jako „szybciej i taniej”, ryzyko złudzenia oszczędności rośnie. Jeśli od początku jest traktowany jako osobna technologia z innym zestawem ograniczeń, łatwiej złapać moment, w którym zysk zaczyna się zamieniać w stratę.

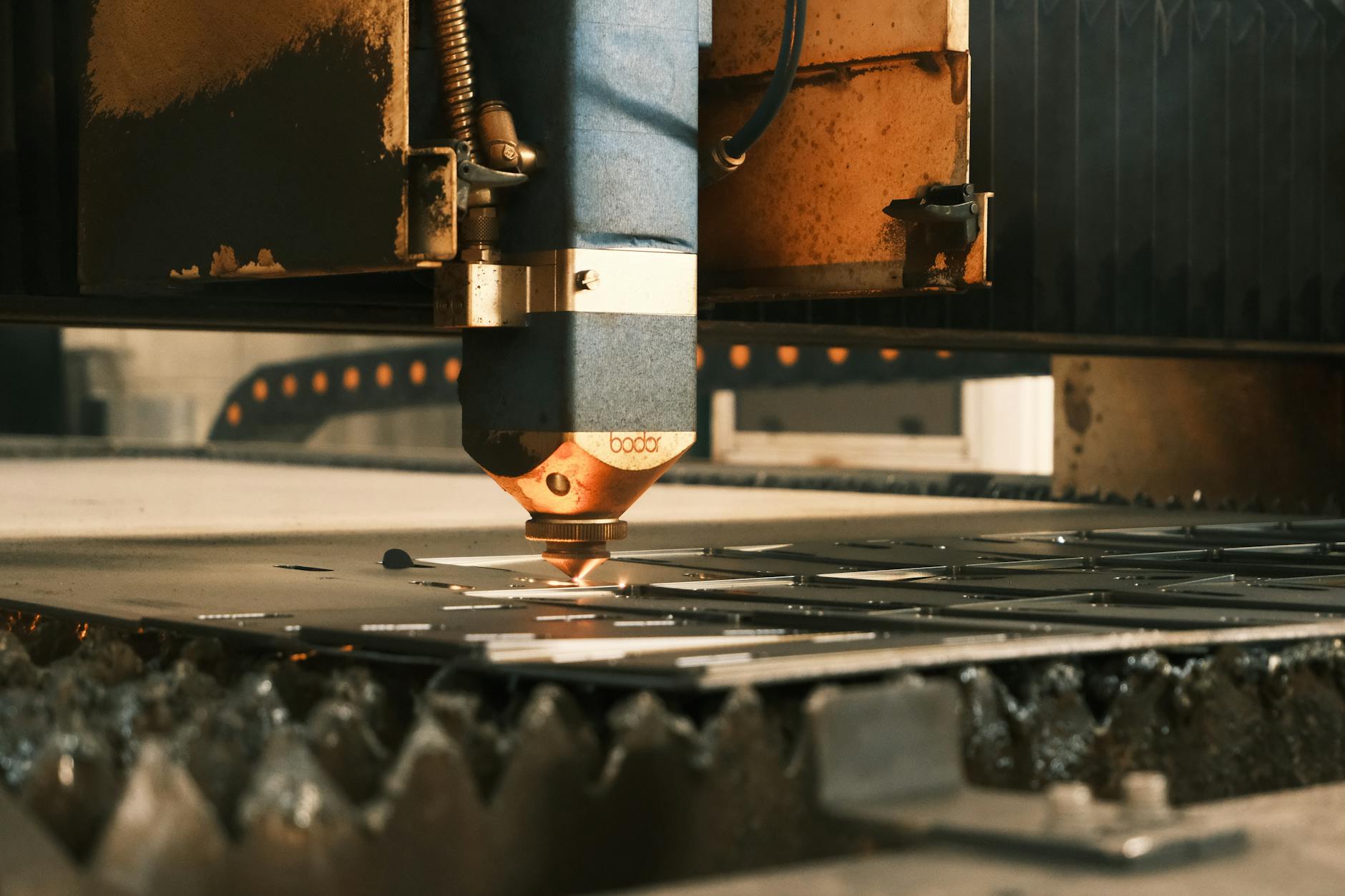

Źródło: Pexels | Autor: Peter Xie
Struktura kosztu cięcia WaterJet – co się zmienia przy pakietowaniu
Stałe i zmienne składniki kosztu procesu
Żeby ocenić, czy pakietowanie jest opłacalne, trzeba rozłożyć koszt cięcia WaterJet na elementy. Z punktu widzenia kalkulacji stawki za minutę pracy można podzielić je na koszty stałe i koszty zmienne.
Do kosztów stałych zaliczają się m.in.:
przygotowanie programu – tworzenie nestingu, ustawienie parametrów w CAM,
ustawienie maszyny – załadunek arkuszy, referencja, pomiar wysokości, poziomowanie,
stała część amortyzacji – koszt zakupu maszyny rozłożony na godziny pracy,
roboczogodzina operatora – minimalny czas, jaki musi poświęcić na konfigurację i nadzór.
Do kosztów zmiennych należą głównie:
zużycie ścierniwa – garnet jest zwykle jednym z największych składników kosztu zmiennego,
zużycie dysz i orificów – uzależnione od czasu cięcia pod ciśnieniem,
koszt energii – praca pompy wysokociśnieniowej, agregatów, systemów filtracji,
koszt wody oraz utylizacji ścieków osadowych,
czas przebiegu głowicy – bezpośrednio związany z długością toru cięcia i prędkością.
Przy cięciu pojedynczym i wielowarstwowym lista pozycji jest taka sama, ale proporcje się zmieniają. Część stałych kosztów rozkłada się na większą liczbę detali, co działa na korzyść pakietu. Z kolei niektóre koszty zmienne – szczególnie zużycie podzespołów i ryzyko poprawek – rosną w sposób nieliniowy.
Jak uczciwie policzyć stawkę za minutę cięcia
Bez znajomości własnego kosztu minuty pracy WaterJeta decyzje o pakietowaniu są intuicyjne. Uczciwa kalkulacja powinna uwzględniać:
amortyzację maszyny i pompy – rozłożoną na realistyczny czas ich życia,
koszty serwisu i części eksploatacyjnych – uszczelnienia, zawory, filtracja, dysze,
Najczęściej dobrym podejściem jest ustalenie stawki all-in za minutę cięcia efektywnego, czyli pracy z włączoną strugą i ruchem głowicy po konturach. Ta stawka powinna być wyższa niż sama energia + garnet – musi pokryć pełne koszty funkcjonowania stanowiska.
Przy pakietowaniu należy odpowiedzieć na kilka pytań kontrolnych:
Czy czas przygotowania (program, ustawienie pakietu) jest istotnie większy niż dla pojedynczej warstwy?
O ile wydłuża się czas cięcia tego samego konturu przy większej wysokości pakietu?
Jak rośnie zużycie ścierniwa na minutę pracy przy konieczności korekty parametrów?
Jaki jest szacunkowy odsetek ryzyka odrzutu detali przy wybranych parametrach pakietu?
Jeżeli na te pytania nie ma danych z praktyki (próby, historie zleceń), każda kalkulacja progu opłacalności pakietu jest w istocie zgadywaniem.
Wpływ pakietowania na ścierniwo, energię i serwis
Zwiększenie wysokości pakietu zwykle wymusza obniżenie prędkości cięcia lub podniesienie zużycia ścierniwa (często oba naraz), aby utrzymać jakość krawędzi. Z punktu widzenia kosztu oznacza to dwa efekty:
większą liczbę minut cięcia na tę samą długość konturu,
więcej garnetu na minutę, jeśli trzeba wzmocnić strugę.
Dodatkowo, przy pracy bliżej granic możliwości pompy i głowicy, rośnie obciążenie podzespołów. Zawory wysokociśnieniowe, orifice, dysze i przewody pracują pod dużym obciążeniem przez dłuższy czas, co przyspiesza zużycie. To jest typowy koszt, który nie pojawia się w uproszczonych kalkulacjach „czas × stawka”, a objawia się dopiero w sprawozdaniach serwisowych i nieplanowanych przestojach.
Przy pakietowaniu warto wprowadzić wewnętrzny punkt kontrolny: czy planowane parametry dla danego pakietu wymagają zmiany standardowego interwału serwisowego? Jeśli tak, trzeba tę różnicę przenieść do kosztu minuty. Jeżeli tego nie zrobisz, rachunek ekonomiczny będzie zaniżony.
Co prawie się nie zmienia, a co rośnie nieliniowo
Cięcie wielowarstwowe nie wpływa istotnie na takie elementy jak:
czas przygotowania programu – kontur jest ten sam, zmieniają się tylko parametry procesu,
czas ustawienia zera i referencji – praktycznie identyczny jak przy pojedynczym arkuszu,
czas prostego nestingu – jeśli seria jest powtarzalna i korzysta się z archiwalnych układów.
Te koszty można więc rzeczywiście rozłożyć na większą liczbę sztuk, co obniża koszt przygotowania przypadający na jeden detal.
Z kolei koszty, które rosną nieliniowo przy pakietowaniu, to:
koszt eksploatacji podzespołów – szczególnie przy pracy blisko maksymalnego ciśnienia i dużych czasach ciągłego cięcia,
koszt jakości – liczba detali do ewentualnej reklamacji w jednej serii rośnie wraz z pakietem,
Ryzyko jakościowe i koszt odrzutu w serii wielowarstwowej
Przy pakietowaniu każde odchylenie parametrów procesu uderza jednocześnie w wiele sztuk. To podstawowa różnica psychologiczna i kosztowa względem cięcia pojedynczych arkuszy. Jeden błąd w doborze prędkości czy wysokości stołu może zamienić się nie w 2–3 brakowe detale, lecz w cały stos złomu.
Minimum przed uruchomieniem pakietu to zdefiniowanie prostej matrycy ryzyka jakości dla danego detalu. W praktyce warto przejść przez następujące punkty kontrolne:
wymagania tolerancyjne – luz montażowy, dopuszczalna chropowatość, obecność pasowań,
wymogi co do dolnej krawędzi – czy dolna warstwa jest elementem funkcjonalnym (prowadzenie, powierzchnia uszczelnienia),
położenie krytycznych otworów – szczególnie małe średnice blisko krawędzi lub w grubych partiach pakietu,
wrażliwość klienta na estetykę krawędzi – branże typu design/architektura kontra detale stricte konstrukcyjne,
powtarzalność serii – czy zlecenie jest jednorazowe, czy wraca w takich samych partiach.
Im wyższe wymagania względem tolerancji i wyglądu, tym mniejsza akceptowalna wysokość pakietu przy zachowaniu tego samego ryzyka odrzutu. Jeśli dodatkowo seria jest jednorazowa, każda nieudana próba pakietowania oznacza czysty koszt, bez szansy na „odrobienie” go w kolejnych partiach.
Jeżeli detale trafiają na montaż zewnętrzny (u klienta) i nie masz kontroli nad pełnym łańcuchem, pakiet bez udokumentowanego rozruchu jest sygnałem ostrzegawczym. Jeżeli montaż jest wewnętrzny, a korekty można wprowadzić na bieżąco, pakiet można traktować jako narzędzie doświadczalne – pod warunkiem, że czas i koszt prób są jawnie uwzględnione w kalkulacji.

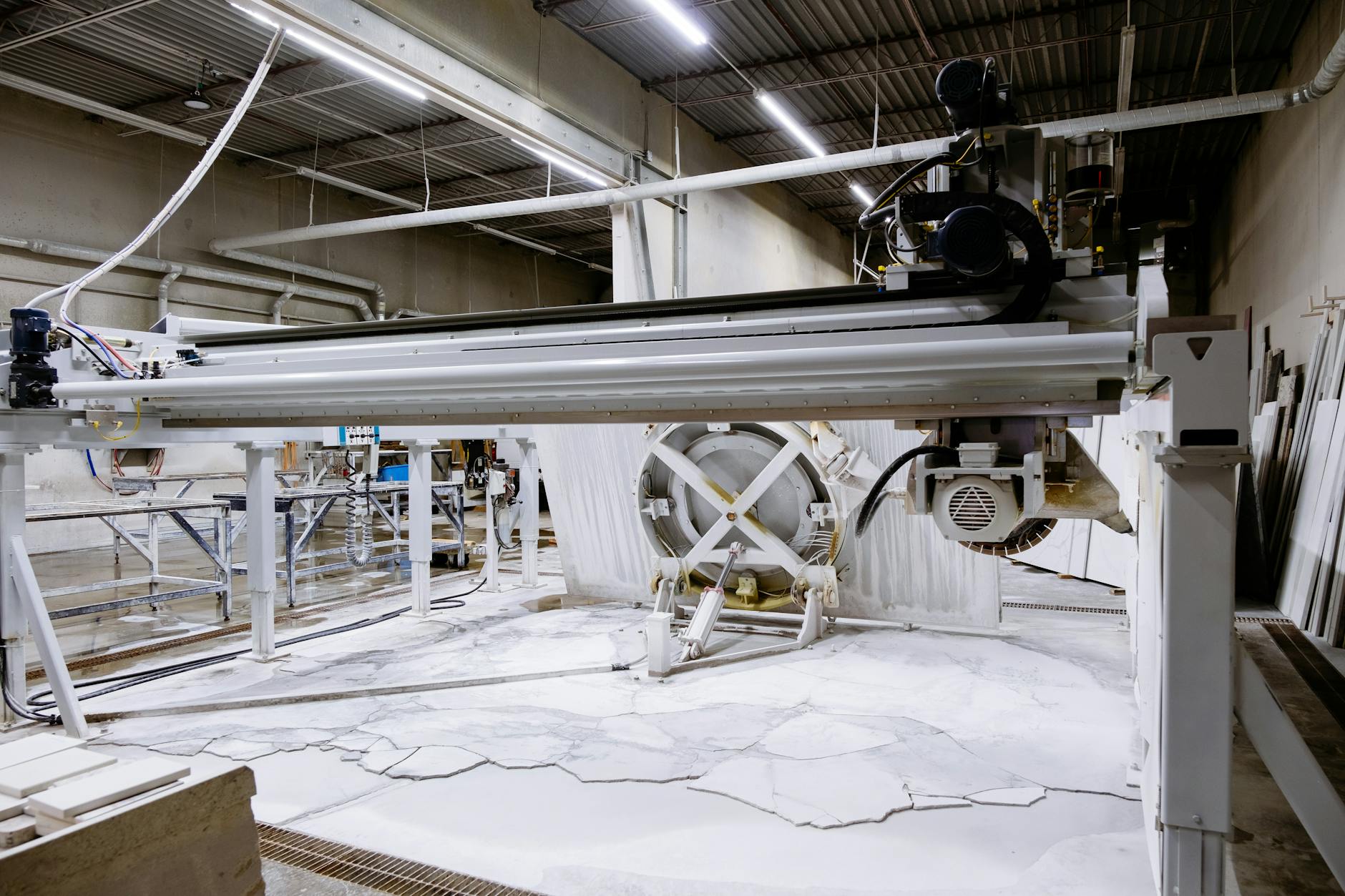

Źródło: Pexels | Autor: Deane Bayas
Parametry techniczne a ekonomia pakietu – kluczowe zależności
Wpływ wysokości pakietu na prędkość i jakość cięcia
Podstawowe założenie, które często pada w ofertach: „podwojenie grubości pakietu ≈ dwukrotne skrócenie czasu na sztukę”. W praktyce im wyższy pakiet, tym mniej liniowa zależność między grubością a prędkością cięcia. Struga traci energię na drodze, rozmywa się, rośnie stożkowatość i chropowatość krawędzi, szczególnie na dolnych warstwach.
Minimalny zestaw obserwacji, które trzeba zebrać dla kilku poziomów pakietu (np. 1×, 2×, 3× grubość bazowa):
czas przejścia konturu przy stałych parametrach maszyny,
jakość krawędzi na każdej warstwie (wizualnie i wymiarowo),
zmianę stożkowatości otworów i krawędzi zewnętrznych,
stabilność przebicia – czy pojawiają się nieprzecięcia, zadzior na wejściu/wyjściu.
W wielu zakładach dopiero przy takim porównaniu wychodzi, że np. przy przejściu z 10 mm na pakiet 3×10 mm czasy nie rosną liniowo, a jakość na ostatniej warstwie jest na granicy akceptowalności. Jeżeli później trzeba ręcznie doczyszczać lub szlifować dolne elementy, zysk z „minut na maszynie” topnieje bardzo szybko.
Jeśli wzrost wysokości pakietu wymusza redukcję prędkości poniżej poziomu stosowanego dla pojedynczej blachy, sygnałem ostrzegawczym jest brak realnej oszczędności czasu na sztukę. Jeżeli do tego dochodzi dodatkowa obróbka wykańczająca, ekonomia pakietu staje się wątpliwa.
Ciśnienie, średnica dyszy i dobór ścierniwa
Aby utrzymać jakość w wyższym pakiecie, operator często odruchowo podnosi ciśnienie lub zwiększa dawkę garnetu. Technicznie jest to zrozumiałe, ale kosztowo – musi być policzone. Dla audytora kluczowe są trzy zmienne: ciśnienie robocze, średnica orifice/dyszy oraz wydajność ścierniwa.
Przy większej wysokości pakietu typowe zjawiska to:
konieczność stabilniejszej strugi – lepszy garnet (mniej zanieczyszczeń, ostrzejsze ziarno) albo wyższa dawka na minutę,
wzrost obciążenia pompy – ciśnienie bliżej maksimum katalogowego oznacza skrócenie życia uszczelnień i zaworów,
wrażliwość na zużycie dyszy – poszerzona dysza dramatycznie pogarsza jakość na dolnych warstwach, co przy pakiecie ma większy efekt niż przy pojedynczej blasze.
Minimum organizacyjne to określenie zalecanego „okna parametrów” dla pakietu zamiast swobodnego manipulowania jedną wartością (np. tylko prędkością). Taki zestaw powinien zawierać nie tylko zakres ciśnienia i dawki garnetu, ale też limit minut pracy dyszy przy cięciu wielowarstwowym, po którym wymiana jest obowiązkowa, nawet jeśli przy pojedynczych blachach jeszcze by „chodziła”.
Jeżeli do osiągnięcia powtarzalnej jakości w pakiecie potrzebujesz wyraźnie lepszego (droższego) ścierniwa oraz częstszej wymiany dysz, a nie ma to odzwierciedlenia w kalkulacji stawki, zysk jest pozorny. Jeżeli określisz te zmiany jako odrębny wariant technologiczno-kosztowy, można uczciwie porównać go z detalem ciętym pojedynczo.
Przebicia, mikromostki i prowadzenie konturu w pakiecie
Największa część czasu cięcia przy WaterJet to prowadzenie konturu, ale w pakiecie zyskuje na znaczeniu również moment przebicia. Każde przebicie przez wielowarstwowy pakiet to kilka–kilkanaście sekund większego obciążenia, ryzyka rozchlapania i niedrożności strefy między arkuszami.
Krytyczne punkty techniczne dotyczące przebicia w pakiecie:
lokalizacja punktów startu – unikanie zgrupowania przebić w jednym rejonie pakietu ogranicza lokalne „podmycia” i odkształcenia,
długość i liczba mikromostków – zbyt krótkie przy dużej wysokości pakietu powodują mieszanie warstw i niestabilne odłamywanie elementów,
odpowietrzenie przestrzeni między blachami – brak drogi ujścia wody między warstwami potęguje efekt „poduszki” i ryzyko nieprzecięć w dolnych blachach.
Dobrym punktem kontrolnym jest porównanie liczby przebić na część dla różnych wariantów nestingu i pakietu. Czasem redukcja liczby technologicznych przebić (np. zmiana strategii cięcia otworów) daje więcej oszczędności niż samo zwiększanie liczby warstw.
Jeżeli po uruchomieniu pakietu obserwujesz rosnącą liczbę drobnych nieprzecięć przy punktach wejścia strugi, sygnałem ostrzegawczym jest zbyt agresywne oszczędzanie na długości mikromostków i czasie przebicia. Jeżeli po korekcie strategii startu i prowadzenia konturu odsetek braków spada, a czas całkowity nie rośnie istotnie, jest to dowód, że problem leżał w parametryzacji, a nie w samym pakietowaniu.
Sztywność pakietu, mocowanie i geometria detalu
Pakiet nie jest jednorodnym blokiem – wewnątrz znajdują się mikroszczeliny między arkuszami. Przy określonej geometrii detalu i słabym mocowaniu zjawisko to objawia się jako „pracujące” warstwy: poszczególne blachy lekko przemieszczają się względem siebie pod wpływem strugi i drgań stołu.
Przed decyzją o pakietowaniu warto przeprowadzić kontrolę geometrii pod kątem:
wąskich mostków materiałowych – długie, wąskie „nogi” lub ramiona elementu zwiększają ugięcie,
dużych otworów blisko krawędzi – osłabiają lokalnie pakiet, sprzyjając „rozsuwaniu się” warstw,
symetrii detalu – elementy niesymetryczne łatwiej się przekrzywiają i wpadają w rezonans przy odcinaniu ostatnich połączeń,
rozmieszczenia punktów podparcia i klamrowania – brak mocowania na końcach długich ramion jest typową przyczyną różnic wymiarowych między warstwami.
Rozsądna praktyka to obniżenie maksymalnej liczby warstw dla delikatnych geometrii, nawet jeśli grubość arkusza i parametry maszyny pozwalają na więcej. Nie zawsze opłaca się traktować wszystkie detale z jednego zlecenia tak samo – czasem grubsze, sztywniejsze elementy warto ciąć w wyższym pakiecie, a cienkie lub bardzo ażurowe w niższym lub pojedynczo.
Jeżeli w raportach pomiarowych dla tych samych detali różnice między warstwami przekraczają dopuszczalne tolerancje, to sygnał ostrzegawczy, że pakiet jest za wysoki lub mocowanie niewystarczające. Jeżeli po dodaniu kilku punktów podparcia i ograniczeniu liczby warstw wyniki się stabilizują, pakiet można nadal stosować, ale w zmodyfikowanej konfiguracji.
Kiedy pakietowanie w WaterJet realnie się opłaca
Typy detali i zleceń sprzyjające pakietowaniu
Nie każdy detal jest dobrym kandydatem na cięcie wielowarstwowe. Z największym prawdopodobieństwem zysk pojawi się przy elementach spełniających kilka prostych kryteriów:
geometria prosta lub umiarkowanie złożona – mało cienkich ramion, brak ekstremalnie małych otworów,
tolerancje „warsztatowe” – brak pasowań precyzyjnych, duży luz montażowy,
powtarzalne serie – zlecenia wracające w tych samych ilościach, dające możliwość dopracowania parametrów,
materiał jednorodny – bez wtrąceń, okładzin, powłok antykorozyjnych wpływających na zachowanie strugi.
Dobrym przykładem są seryjne blachy wzmacniające, uchwyty, płaskie detale konstrukcyjne, gdzie kluczowa jest powtarzalność kształtu, a nie kosmetyka dolnej krawędzi. W takich przypadkach pakiet często pozwala przejść z „produkcji jednostkowej” na quasi-seryjną bez utraty kontroli nad kosztami.
Jeżeli większość portfela stanowią detale prototypowe, jednostkowe lub o wysokich wymaganiach metrologicznych, pakietowanie może być tylko lokalnym narzędziem – np. na wybrane podzbiory części. Jeżeli dominują serie ze stałym rysunkiem i umiarkowanymi tolerancjami, warto z definicji traktować pakiet jako jeden z wariantów produkcyjnych i oprzeć decyzję na prostym arkuszu kalkulacyjnym.
Kryteria minimalne opłacalności – prosty model decyzyjny
Praktyczne podejście do oceny opłacalności nie musi być skomplikowane. Wystarczy zbudować trzy poziomy pakietu z odpowiadającymi im parametrami procesu i kosztami: brak pakietu (1×), pakiet niski (np. 2×) i pakiet wysoki (np. 3–4×). Dla każdego wariantu określa się:
czas cięcia na sztukę – z rzeczywistych pomiarów, nie z estymacji CAM,
koszt minuty all-in – jak opisano wcześniej, ze skorygowanym serwisem,
średni poziom odrzutu – procentowo, na podstawie historii lub prób,
dodatkowe prace wykończeniowe – szlifowanie, gratowanie, ewentualne poprawki na maszynie.
Dopiero suma tych pozycji daje realny koszt jednostkowy. Prosty punkt kontrolny: jeśli wariant pakietowy nie daje co najmniej kilku–kilkunastu procent przewagi kosztowej nad cięciem pojedynczym, jego stosowanie jest ryzykowne, bo każda zmiana jakości lub wzrost odrzutu szybko tę przewagę zje.
Jeżeli analiza pokazuje, że pakiet niski daje stabilny, powtarzalny zysk (np. redukcja czasu i kosztu jednostkowego przy niezmienionym odrzucie), a pakiet wysoki ma już sporą zmienność jakościową, rozsądne jest przyjęcie polityki: „standard – pakiet niski, pakiet wysoki tylko na wewnętrzne potrzeby lub w sytuacjach awaryjnych z pełną akceptacją ryzyka”. Jeżeli nawet pakiet niski nie przynosi oszczędności w pełnej kalkulacji, lepiej uznać, że dla danego asortymentu WaterJet jest bardziej maszyną do produkcji jednostkowej niż seryjnej.
Rola długości serii i powtarzalności zlecenia
Ekonomia pakietu poprawia się wraz z liczbą powtórzeń. Pierwsze uruchomienie serii w pakiecie często jest obciążone dodatkowymi próbami, korektami nestingu i parametrów – to koszt rozruchu, który ma sens tylko wtedy, gdy rozkłada się na wiele kolejnych zleceń.
Do oceny sensowności inwestowania w pakiet dla danej referencji można użyć prostego progu:
liczba sztuk w serii – czy w jednym przebiegu powstaje na tyle dużo elementów, aby minimalizować wpływ czasu przygotowania,
oczekiwana liczba powtórzeń zlecenia w roku lub w całym cyklu życia wyrobu,
stabilność dokumentacji – czy rysunek nie jest w fazie intensywnych zmian konstrukcyjnych.
Granica techniczna pakietu – kiedy WaterJet przestaje nadążać
Teoretyczna możliwość cięcia kilku–kilkunastu warstw nie oznacza, że każda konfiguracja jest technicznie bezpieczna. Istnieje praktyczna granica wysokości pakietu, po przekroczeniu której drobne odchyłki procesowe zaczynają gwałtownie rosnąć.
Podstawowe symptomy zbliżania się do tej granicy to:
rosnący stożek cięcia – dolne krawędzie są zauważalnie bardziej podcięte niż górne, różnice między warstwami nie „mieszczą się” w tolerancji,
lokalne nieprzecięcia na dolnych blachach – szczególnie w rejonach zmiany prędkości, załamań konturu i przy małych otworach,
skokowy wzrost zużycia dysz i orificów – jedna konfiguracja pakietu „przepala” komponenty osprzętu szybciej niż inne, mimo zbliżonych czasów pracy,
Praktyczny punkt kontrolny: jeżeli przy danym pakiecie korekta prędkości, ciśnienia i doboru ścierniwa nie pozwala utrzymać stałej jakości między warstwami bez drastycznego wydłużenia czasu cięcia, oznacza to, że zbliżasz się do granicy technicznej tej konfiguracji. Jeżeli kolejne próby tylko przesuwają problemy między obszarami detalu, trzeba obniżyć pakiet, zamiast agresywnie korygować parametry.
Wpływ stanu maszyny i oprzyrządowania na opłacalność pakietu
Cięcie wielowarstwowe jest zdecydowanie bardziej wrażliwe na kondycję maszyny niż cięcie pojedynczej blachy. Niewielkie luzy, zużyte prowadnice czy nieidealne ustawienie głowicy ujawniają się w pakiecie znacznie wyraźniej.
Kluczowe obszary do audytu przed wdrożeniem pakietowania jako standardu:
sztywność i stan stołu roboczego – zapadnięte ruszta, lokalne „kieszenie” wodne i resztki materiału zwiększają ugięcia pakietu i ryzyko drgań,
kalibracja osi Z i prostopadłość głowicy – minimalne odchylenia kąta strugi potęgują stożek cięcia na dużej wysokości pakietu,
stabilność ciśnienia roboczego – wahania ciśnienia, spadki przy przebićach lub regeneracji pompy szczególnie obniżają jakość dolnych warstw,
system mocowania – zużyte lub improwizowane klamry, brak powtarzalnych punktów bazowych dla pakietu zwiększają rozrzut wymiarów.
Jeżeli przy tych samych parametrach procesowych jakość detalu z pakietu pogarsza się z tygodnia na tydzień, sygnałem ostrzegawczym jest brak korelacji z geometrią zlecenia i jednoznaczna korelacja z narastającym zużyciem maszyny. Jeżeli po serwisie i ponownej kalibracji rozrzut jakości między warstwami wyraźnie spada, oznacza to, że pakiet jest technicznie możliwy, ale wymaga systematycznego utrzymania ruchu na wyższym poziomie.
Wpływ strategii nestingu na koszt pakietu
Nesting, który jest optymalny dla pojedynczej blachy, często nie jest optymalny dla pakietu. Przy wielowarstwowym cięciu zyskuje na znaczeniu nie tylko zużycie materiału, ale też kolejność cięcia i równomierność obciążenia pakietu.
Przy przygotowaniu nestingu do pakietu warto sprawdzić kilka aspektów:
kierunek „wędrowania” głowicy – gwałtowne przeskoki między odległymi strefami pakietu zwiększają różnice temperatur i naprężeń, co szczególnie szkodzi cienkim warstwom na spodzie,
grupowanie detali o podobnej geometrii – mieszanie bardzo ażurowych kształtów z pełnymi płytami w jednym obszarze pakietu zwiększa ryzyko lokalnych przemieszczeń warstw,
ograniczenie „wysp” małego materiału – luźne resztki pomiędzy warstwami przy wysokim pakiecie łatwo przemieszczają się w strudze, powodując odbicia i nieprzecięcia,
optymalizację ścieżki pod przebicia w pakiecie – sekwencja przebić powinna rozpraszać obciążenia i unikać długiego „katowania” jednego fragmentu pakietu.
Punkt kontrolny: jeżeli po zmianie geometrii nestingu (bez zmiany wysokości pakietu) obserwujesz radykalną poprawę stabilności dolnych warstw, oznacza to, że strategia prowadzenia konturu była wąskim gardłem. Jeżeli mimo korekt nestingu problemy jakościowe pojawiają się losowo, źródła należy szukać w parametrach procesu lub stanie maszyny.
Zarządzanie ryzykiem jakościowym przy zleceniach zewnętrznych
Cięcie wielowarstwowe dla klientów zewnętrznych wymaga innego podejścia niż dla produkcji wewnętrznej. Ryzyko odrzutu oraz różnic między warstwami musi być świadomie zarządzane kontraktowo, a nie tylko technologicznie.
Podstawowe kroki, które ułatwiają kontrolę nad ryzykiem:
jednoznaczne ustalenie poziomu tolerancji i klasy krawędzi – brak precyzyjnych wymagań zawsze działa na niekorzyść wykonawcy pakietu,
uzgodnienie dopuszczalnego poziomu odchyleń między warstwami – np. deklaracja, że górne warstwy spełniają tolerancję podstawową, a dolne mogą mieć poszerzoną tolerancję wtórną,
zapis o ewentualnym podziale dostawy według warstw – możliwość selekcji elementów z pakietu na „pierwszy wybór” i „drugi wybór” z różną stawką,
zdefiniowanie zasad reklamacji przy pakietowaniu – czy odrzut pojedynczych warstw skutkuje reklamacją całej partii, czy tylko części.
Jeżeli w historii zleceń pojawiają się powtarzające reklamacje „pojedynczych sztuk” z pakietu, a ich obsługa pochłania więcej czasu niż potencjalny zysk z pakietu, jest to wyraźny sygnał ostrzegawczy, że warunki kontraktowe nie odzwierciedlają realnego ryzyka procesu. Jeżeli po doprecyzowaniu wymagań i zdefiniowaniu różnych klas jakości dla warstw liczba sporów spada, pakiet można traktować jako stabilny wariant także dla klientów zewnętrznych.
Pakiet jako narzędzie buforowania mocy produkcyjnych
Pakietowanie bywa stosowane nie tylko z powodów czysto kosztowych, ale również jako narzędzie do łagodzenia pików obciążenia produkcji. W praktyce oznacza to świadome podniesienie wysokości pakietu, aby skrócić czas realizacji serii kosztem wyższego odrzutu lub gorszej krawędzi.
Kluczowe pytanie brzmi wtedy: czy premia za termin lub uniknięty przestój w kolejnym dziale kompensuje wyższy koszt jednostkowy i ryzyko jakościowe. Przy takim podejściu do pakietu audyt powinien objąć:
wpływ opóźnienia na cały łańcuch dostaw – czy spóźnienie z WaterJet blokuje montaż, czy istnieje bufor magazynowy,
ewentualne kary kontraktowe – czy skrócenie terminu faktycznie unika naliczenia opłat,
koszty alternatywne – możliwość przerzucenia części zlecenia na inną technologię (laser, plazma, zakup półfabrykatów) zamiast agresywnego pakietowania,
gotowość klienta do akceptacji niższej klasy wykończenia w zamian za szybszy termin.
Jeżeli analiza pokazuje, że wysoki pakiet redukuje termin realizacji z krytycznego na akceptowalny, a jednocześnie odrzut i prace wykończeniowe nie przekraczają poziomu, który „zjada” całą marżę, pakiet pełni funkcję bufora zdolności produkcyjnych. Jeżeli jednak pakiet powoduje tak duże wahania jakości, że większość serii wymaga poprawek lub dodatkowych przebiegów, lepiej przyjąć dłuższy termin i utrzymać zlecenie w niższym, stabilniejszym pakiecie.
Standaryzacja parametrów pakietu – od eksperymentów do procedury
Pakietowanie często zaczyna się od pojedynczych prób robionych „na wyczucie” operatora. Aby stało się powtarzalnym narzędziem kosztowym, musisz przejść z poziomu improwizacji do prostego systemu standardów procesowych.
Przydatnym rozwiązaniem jest katalog kilku zdefiniowanych „typów pakietu” dla głównych grup materiałów i grubości, np.:
pakiet A – stal konstrukcyjna 3–5 mm, do 3 warstw, tolerancje warsztatowe,
pakiet B – stal nierdzewna 2–4 mm, do 2 warstw, elementy z otworami montażowymi,
pakiet C – aluminium 4–8 mm, 2–3 warstwy, detale konstrukcyjne bez precyzyjnych pasowań.
Dla każdego typu pakietu powinny być przypisane:
zakres prędkości cięcia i ciśnienia,
typ i dawka ścierniwa,
minimalna liczba i rozmieszczenie punktów mocowania,
zalecany poziom pakietu „standard” i „maksymalny” z adnotacją o ryzyku jakościowym.
Jeżeli operatorzy mogą się oprzeć na klarownych typach pakietu zamiast każdorazowo „od nowa” ustawiać parametry, zmniejsza się rozrzut wyników i łatwiej wykryć rzeczywiste odstępstwa procesu. Jeżeli po wdrożeniu takich standardów odrzut dla zdefiniowanych grup materiałów stabilizuje się, jest to dowód, że pakiet przeszedł z etapu eksperymentu do kontrolowanego narzędzia produkcyjnego.
Rejestrowanie danych procesowych – pakiet w liczbach, nie w opiniach
Bez systematycznego gromadzenia danych pakietowanie opiera się głównie na subiektywnych ocenach operatorów. Wystarczy jednak prosty zestaw wskaźników, aby decyzje o wysokości pakietu były oparte na twardych liczbach.
Minimalny zakres danych, który pozwala obiektywnie ocenić opłacalność:
czas cięcia netto dla każdej konfiguracji pakietu – oddzielnie dla przebicia i prowadzenia konturu,
liczba sztuk i liczba braków z przypisaniem do warstwy (góra/środek/dół),
rodzaj i przyczyna odchyłek – nieprzecięcia, nadmierny stożek, deformacje, rozwarstwienia pakietu,
zużycie ścierniwa i elementów eksploatacyjnych – orifice, dysze, uszczelnienia pompy.
Dodatkowym, prostym wskaźnikiem jest koszt poprawki na sztukę – ile minut lub operacji dodatkowych wymaga przywrócenie elementu z pakietu do akceptowalnej jakości. Po kilku seriach dane te pozwalają zobaczyć, czy oszczędność „na papierze” przy wysokim pakiecie nie jest w całości „zjadana” przez poprawki.
Jeżeli dla danej referencji krzywa „koszt jednostkowy vs wysokość pakietu” ma wyraźne minimum w konkretnym zakresie (np. 2 warstwy), to w praktyce jest to optymalny technicznie i ekonomicznie pakiet dla tej części. Jeżeli wykres jest płaski lub rosnący wraz z liczbą warstw, oznacza to, że cięcie wielowarstwowe nie przynosi tu realnej korzyści.
Najczęściej zadawane pytania (FAQ)
Kiedy cięcie wielowarstwowe WaterJet faktycznie obniża koszt detalu?
Pakietowanie zaczyna być opłacalne, gdy stałe koszty procesu (programowanie, ustawienie maszyny, załadunek) są istotne w stosunku do czasu samego cięcia, a seria jest na tyle duża, że te koszty można rozłożyć na wiele sztuk. Minimum to powtarzalne detale w dziesiątkach sztuk, najlepiej przy prostszych konturach i przeciętnych tolerancjach.
Punktem kontrolnym jest porównanie: koszt minuty pracy maszyny × czas cięcia pojedynczej blachy vs. ten sam koszt przy pakiecie, z uwzględnieniem ewentualnych poprawek, odrzutów i dodatkowego sortowania. Jeśli liczba reklamacji, poprawek i złomu zaczyna „zjadać” teoretyczną oszczędność z czasu, pakietowanie nie obniża realnego kosztu, tylko przesuwa go w stronę serwisu i nadgodzin.
Jaka maksymalna wysokość pakietu WaterJet ma jeszcze sens ekonomiczny?
Nie ma jednej „magicznej” liczby milimetrów, ale w praktyce opłacalność kończy się dużo wcześniej niż katalogowa maksymalna grubość cięcia maszyny. Krytyczne są trzy parametry: sztywność pojedynczych arkuszy, jakość kontaktu między warstwami (brak dużych szczelin i „poduszek wodnych”) oraz dopuszczalne odchyłki wymiaru i jakości krawędzi na dolnych warstwach.
Minimalny audyt przed decyzją powinien obejmować: test cięcia na małym pakiecie, porównanie czasu cięcia i jakości krawędzi dla 1, 2, 3 warstw oraz ocenę, od której warstwy zaczyna się istotne „rozmycie” strugi i wzrost korekt. Jeśli przy zwiększeniu wysokości pakietu o kolejną blachę zysk czasowy na maszynie jest mniejszy niż koszt dodatkowych poprawek, to jest jasny sygnał ostrzegawczy, że osiągnięto granicę opłacalności.
Dlaczego pakiet kilku blach nie zachowuje się jak jedna gruba płyta?
Pakiet złożony z kilku arkuszy ma między warstwami szczeliny: powietrze, wodę, garnet, lokalne nierówności. Struga wody pod wysokim ciśnieniem przechodząc przez takie prześwity częściowo się rozprasza, zmienia kierunek, traci energię. To zupełnie inna fizyka niż przy jednorodnym monolicie, nawet jeśli suma grubości jest taka sama.
Praktyczna konsekwencja jest taka, że parametry dobrane pod jedną płytę 100 mm nie zadziałają „z automatu” dla pięciu blach po 20 mm. Punkt kontrolny: jeśli kalkulacja opiera się wyłącznie na sumie grubości, bez oceny jakości przylegania warstw i sposobu ich mocowania, model kosztowy jest zbyt optymistyczny i ryzyko nieprzecięć oraz odrzutów rośnie.
Czym różni się pakietowanie WaterJet od pakietowania laserem lub plazmą?
Laser i plazma pracują na topnieniu metalu, więc szczeliny między blachami mocno destabilizują jeziorko ciekłego materiału, powodują odbicia wiązki i liczne nieprzecięcia oraz sklejenia. Dlatego wielu producentów albo w ogóle nie pakuje blach na laserze/plazmie, albo robi to wyjątkowo ostrożnie i tylko w specyficznych zastosowaniach.
W WaterJet nie ma strefy wpływu ciepła, zgorzeliny ani naprężeń cieplnych, ale pojawiają się inne problemy: poduszka wodna między warstwami, wypłukiwanie ścierniwa bokiem i rozmycie strugi w dolnych warstwach. Jeżeli ktoś zakłada, że „skoro na laserze się nie opłaca, to na wodzie też nie” albo odwrotnie – kopiuje parametry z lasera do WaterJet – to jest klasyczny sygnał ostrzegawczy. Każdą z tych technologii trzeba traktować jako osobny proces z własnym progiem opłacalności.
Jak policzyć, czy pakietowanie WaterJet jest tańsze od cięcia pojedynczego?
Podstawowy krok to rozdzielenie kosztu na część stałą i zmienną. Do stałych zalicza się m.in. przygotowanie programu (nesting), ustawienie maszyny i minimalny czas pracy operatora. Do zmiennych: ścierniwo, wodę i jej utylizację, energię, zużycie dysz i orificów oraz faktyczny czas przebiegu głowicy. Następnie porównuje się koszt całej serii w obu wariantach, licząc także czas ewentualnych poprawek i dodatkowego sortowania detali z pakietu.
Praktyczny punkt kontrolny: wykonanie krótkiej serii testowej (np. 10–20 detali) w trybie pojedynczym i wielowarstwowym, z rzeczywistym pomiarem czasu, ilości ścierniwa oraz liczby sztuk odrzuconych lub korygowanych. Jeśli po przeliczeniu wszystkiego na koszt jednostkowy różnica jest mniejsza niż margines błędu procesu (np. jedna reklamacja z dużej partii), pakietowanie nie wnosi realnej przewagi – jest tylko dodatkowym źródłem ryzyka jakościowego.
Jakie sygnały ostrzegawcze wskazują, że pakietowanie zaczyna generować straty?
Do typowych sygnałów należą: rosnąca liczba nieprzecięć w dolnych warstwach, wyraźnie gorsza jakość krawędzi na ostatnich blachach, konieczność ręcznego docinania czy fazowania, a także wydłużony czas czyszczenia i sortowania detali po zdjęciu pakietu ze stołu. Często pojawia się też wzrost zużycia dysz i orificów, który nie był uwzględniony w wycenie.
Jeżeli do każdego większego pakietu trzeba „dokleić” nadgodziny na poprawki lub rośnie liczba reklamacji klienta, to znaczy, że model kalkulacji jest niepełny. Minimalne działanie naprawcze to ponowny audyt: zmierzenie rzeczywistego czasu procesu, kosztów zużycia podzespołów i odrzutów oraz skorygowanie maksymalnej wysokości pakietu lub rezygnacja z pakietowania dla danego typu detalu.
Czy każdy detal nadaje się do cięcia w pakiecie WaterJet?
Nie. Najlepszym kandydatem jest detal powtarzalny, o umiarkowanie skomplikowanym konturze i rozsądnych wymaganiach co do jakości krawędzi, szczególnie na dolnych warstwach. Dobrze sprawdzają się elementy konstrukcyjne, gdzie liczy się przede wszystkim powtarzalność wymiarów, a drobne różnice w chropowatości krawędzi są akceptowalne.
Jeżeli detal ma bardzo ostre promienie, mikrootwory, wysokie wymagania wymiarowe lub jest z materiału problematycznego (np. tendencja do paczenia się cienkich arkuszy), pakietowanie może szybciej ujawnić swoje wady niż zalety. Punkt kontrolny: dla każdego nowego typu detalu wprowadzić minimum jedną serię referencyjną – osobno w cięciu pojedynczym i w pakiecie – i dopiero na podstawie danych produkcyjnych zdecydować, czy pakietowanie będzie stałym standardem, czy wyjątkiem.
Najważniejsze punkty
Cięcie wielowarstwowe WaterJet ma sens wyłącznie jako narzędzie obniżenia kosztu jednostkowego przy zachowaniu wymaganej jakości; jeśli decyzja wynika głównie z presji terminu lub oczekiwań klienta, to jest to wyraźny sygnał ostrzegawczy.
Pakiet to inny układ fizyczny niż pojedyncza płyta: kluczowym parametrem staje się całkowita wysokość pakietu oraz szczeliny między warstwami, a nie tylko grubość pojedynczej blachy – traktowanie ich jak monolitu prowadzi do zbyt optymistycznej kalkulacji.
Przy pakietowaniu trzeba na nowo dobrać prędkość, ciśnienie, dyszę i ścierniwo; założenie, że „program na jedną blachę zadziała na pakiet” to pierwszy punkt kontrolny pokazujący ryzyko pogorszenia jakości i wzrostu kosztów poprawek.
Efektywna wysokość pakietu wpływa bezpośrednio na stabilność strugi i jakość dolnych krawędzi (stożek cięcia, „ogon strugi”, rozmycie krawędzi); jeśli rośnie liczba poprawek, szlifowań lub odrzutów z dolnych warstw, to przekroczono realną granicę technologicznego opłacania się pakietu.
Pakietowanie opłaca się głównie przy dużych, powtarzalnych seriach detali, gdy można rozłożyć czas ustawiania i programowania na wiele sztuk oraz gdy maszyna ma realny „zapas” mocy – jeśli seria jest krótka lub detal wymagający, pakiet szybko generuje ukryte straty.
Opracowano na podstawie
Waterjet Technology: Basics and Beyond. Springer (2016) – Podstawy fizyki strugi wodno‑ściernej, wpływ grubości i parametrów cięcia
Abrasive Water Jet Machining of Engineering Materials. Elsevier (2015) – Charakterystyka procesu AWJ, jakość krawędzi, stożek cięcia, parametry pracy
Waterjet Cutting Technology. OMAX Corporation – Poradnik producenta maszyn: dobór ciśnienia, ścierniwa, prędkości i grubości materiału
