Rola osłon i kurtyn bezpieczeństwa w procesie WaterJet
Dlaczego osłony i kurtyny bezpieczeństwa w WaterJet są kluczowe
Strumień wody pod wysokim ciśnieniem w wycinarkach WaterJet to energia porównywalna z pociskiem – tyle że w postaci cienkiego, pozornie „miękkiego” strumienia. W typowych instalacjach ciśnienie robocze sięga kilkudziesięciu tysięcy PSI, co w praktyce oznacza, że każda nieszczelność, odbicie czy niekontrolowany ruch detalu może zakończyć się poważnym urazem. Dlatego osłony maszyn WaterJet i kurtyny bezpieczeństwa nie są dodatkiem, lecz podstawowym elementem ochrony operatora i całego otoczenia stanowiska.
Osłony i kurtyny bezpieczeństwa przy cięciu wodą mają za zadanie oddzielić człowieka od strefy, w której występują: rozbryzgi wody ze ścierniwem, odpryski detalu, elementy uchwytów, a także hałas na poziomie, który w dłuższym okresie prowadzi do trwałego uszkodzenia słuchu. Jednocześnie muszą one umożliwić obserwację procesu oraz wygodne podawanie i odbieranie materiału – inaczej operator zacznie szukać „skrótów” i omijać zabezpieczenia.
Dobrze zaprojektowana i utrzymana kurtyna bezpieczeństwa w cięciu wodą ogranicza dostęp do stref niebezpiecznych, nie utrudniając samej pracy. Z punktu widzenia BHP kluczowe jest, aby każde otwarcie drzwi, wejście w strefę chronioną przez kurtynę świetlną czy naruszenie bariery fizycznej skutkowało natychmiastowym i przewidywalnym zatrzymaniem ruchu niebezpiecznego – np. wstrzymaniem ruchu głowicy lub zatrzymaniem stołu.
Podstawowe funkcje osłon przy cięciu strumieniem wody
Osłony i kurtyny w systemach WaterJet pełnią kilka jednoczesnych ról. Dobrze jest traktować je jako zespół środków ochronnych, a nie pojedyncze rozwiązania „od wszystkiego”. Zwykle realizują one co najmniej cztery główne funkcje:
Zatrzymywanie rozbryzgu i mgły wodno-ściernej – cienkie strugi wody, aerozole i drobiny ścierniwa potrafią w krótkim czasie zanieczyścić całe pomieszczenie, a przy długotrwałej ekspozycji obciążać drogi oddechowe i skórę.
Ochrona przed odpryskami i odskakującymi detalami – szczególnie przy cięciu małych elementów, złożonych kształtów lub materiałów podatnych na naprężenia resztkowe.
Redukcja hałasu – zamknięta komora cięcia lub dobrze dobrane kurtyny fizyczne potrafią znacząco obniżyć poziom dźwięku w strefie pracy.
Ograniczenie dostępu do stref niebezpiecznych – fizyczne oddzielenie ruchomych części, strefy wysokiego ciśnienia oraz punktu działania strumienia.
W praktyce oznacza to, że szczelność kabiny cięcia i stan kurtyn przekładają się nie tylko na bezpieczeństwo operatora strumienia wody, ale też na utrzymanie porządku w warsztacie, mniejszą korozję wyposażenia oraz łatwiejsze spełnienie wymagań inspekcji BHP i sanepidu.
Kurtyny bezpieczeństwa jako element systemu sterowania
W nowoczesnych wycinarkach WaterJet coraz częściej stosuje się kurtyny świetlne – zestaw nadajnik–odbiornik tworzący niewidoczną „ścianę” promieni optycznych, które wykrywają wejście człowieka lub części ciała do strefy zagrożenia. W odróżnieniu od zwykłej zasłony czy ekranu przeciwbryzgowego, kurtyna świetlna jest wpięta w układ sterowania bezpieczeństwem maszyny.
Gdy promień kurtyny zostanie przerwany, sterownik bezpieczeństwa wysyła sygnał do natychmiastowego zatrzymania ruchu niebezpiecznego. Jest to tak zaprojektowane, aby nawet pojedyncza awaria czujnika, przewodu lub modułu nie doprowadziła do utraty funkcji ochronnej (stosuje się redundancję i autokontrolę). To właśnie odróżnia środek ochronny w rozumieniu norm od zwykłego „elementu wygłuszającego” lub ekranu przeciwbryzgowego.
Dlatego podczas przeglądu kurtyn świetlnych nie wystarczy ocenić, czy „działa lampka”. Należy mieć pewność, że reakcja na naruszenie strefy jest szybka, przewidywalna i uniemożliwia kontynuację ruchu niebezpiecznego do czasu odebrania i skasowania sygnału bezpieczeństwa.
Osłona przeciwbryzgowa a osłona bezpieczeństwa – istotna różnica
W wielu warsztatach używa się określeń „osłona”, „kurtyna” i „zasłona” zamiennie, co rodzi ryzyko nieporozumień. Z perspektywy prawa i BHP ważne jest rozróżnienie:
Osłona przeciwbryzgowa – ma głównie zatrzymywać wodę, ścierniwo i zanieczyszczenia; niekoniecznie zapewnia wymaganą wytrzymałość mechaniczną ani funkcję blokady dostępu.
Osłona bezpieczeństwa – zaprojektowana i dobrana tak, aby fizycznie uniemożliwić kontakt człowieka ze strefą niebezpieczną, często z elementami blokady (interlock) oraz zdefiniowaną wytrzymałością mechaniczną.
Jeżeli w miejscu, gdzie zgodnie z oceną ryzyka powinna znajdować się osłona bezpieczeństwa, zamontowana jest jedynie cienka zasłona PVC, to formalnie stanowisko może nie spełniać wymogów BHP. Przy kontroli PIP lub inspektora BHP takie nieporozumienie szybko wychodzi na jaw, a odpowiedzialność spada na pracodawcę.
Przykład zdarzenia z niewystarczającą osłoną
W jednym z zakładów produkcyjnych komora WaterJet była otwarta od przodu, a front zabezpieczały tylko miękkie pasy z tworzywa – typowa kurtyna przeciwbryzgowa. Przy cięciu niewielkich detali jeden z elementów obróbki wystrzelił w kierunku otworu załadunkowego. Pasy osłony odchyliły się, nie zatrzymując go w pełni. Detal uderzył operatora w dłoń, powodując rozcięcie i kilkutygodniową niezdolność do pracy.
kurtyna z pasami PVC nie była traktowana jako środek bezpieczeństwa (nie było powiązania z blokadą ruchu),
obszar załadunkowy nie miał zdefiniowanej strefy bezpieczeństwa i procedur.
Przypadek ten dobrze obrazuje, że kurtyny fizyczne/miękkie pełnią głównie funkcję przeciwbryzgową i porządkową. Jeśli analiza ryzyka wskazuje na możliwość wystrzału detali, konieczne są osłony o przewidywalnej wytrzymałości oraz – często – dodatkowe rozwiązania (np. siatki stalowe, ograniczniki detali, odpowiednie mocowanie materiału).

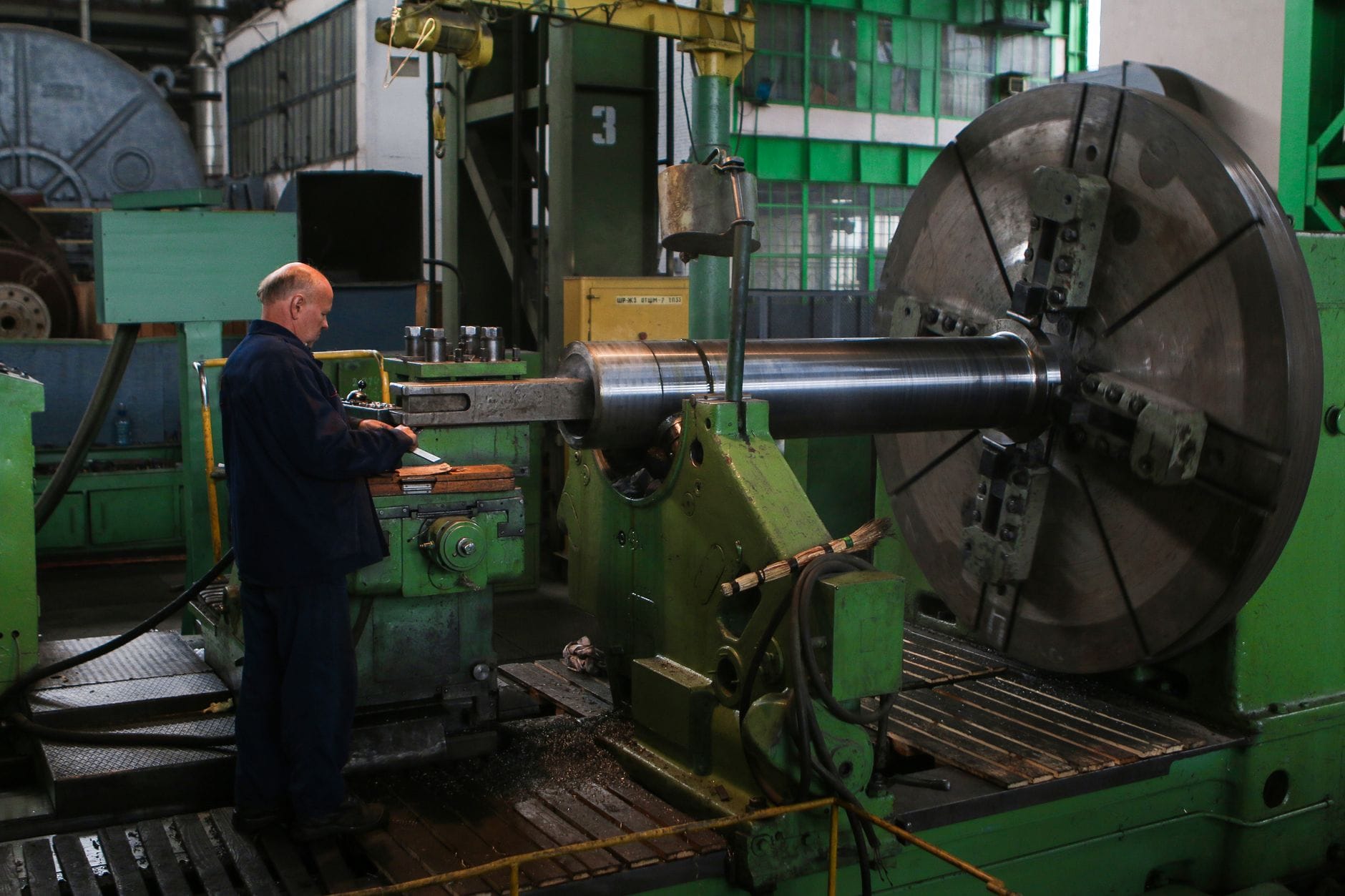

Źródło: Pexels | Autor: Sergey Sergeev
Podstawy prawne i normy dotyczące osłon i kurtyn przy WaterJet
Ogólne wymagania przepisów BHP dla maszyn wysokociśnieniowych
Wycinarki strumieniowe podlegają ogólnym przepisom dotyczącym maszyn i stanowisk pracy. Kodeks pracy oraz rozporządzenia w sprawie ogólnych przepisów BHP wymagają, aby pracodawca zapewnił, że maszyny:
są odpowiednio dobrane do rodzaju wykonywanej pracy,
są wyposażone w skuteczne osłony i urządzenia ochronne,
są utrzymywane w stanie, który nie stwarza zagrożenia dla zdrowia i życia.
Dodatkowo maszyny wprowadzane na rynek europejski muszą spełniać wymagania dyrektywy maszynowej (obecnie zastępowanej nowym rozporządzeniem w sprawie maszyn) i być oznakowane CE. Producent WaterJet jest odpowiedzialny za to, aby konstrukcja – w tym systemy osłon, kurtyn świetlnych i barier – była zgodna z odpowiednimi normami zharmonizowanymi.
Z punktu widzenia użytkownika oznacza to konieczność:
utrzymywania środków ochronnych w stanie zgodnym z instrukcją,
nieusuwania i nieobchodzenia osłon, blokad i kurtyn bezpieczeństwa,
aktualizowania ocen ryzyka, jeżeli dokonuje się zmian w osłonach lub sposobie użytkowania maszyny.
Najczęściej stosowane normy i ich praktyczne znaczenie
W kontekście kontroli barier ochronnych i kurtyn bezpieczeństwa przy WaterJet przydatnych jest kilka grup norm. Nie trzeba znać ich na pamięć, ale warto rozumieć, czego dotyczą:
PN-EN ISO 12100 – ogólna norma dotycząca bezpieczeństwa maszyn i oceny ryzyka; określa, jak identyfikować zagrożenia i dobierać środki ochronne.
PN-EN ISO 14120 – norma dotycząca ogólnych wymagań dla osłon (stałych i ruchomych), w tym wytrzymałości mechanicznej, sposobu montażu i dostępu.
PN-EN ISO 13857 / 13855 – normy dotyczące odległości bezpieczeństwa, czyli minimalnych odległości między osłoną a strefą zagrożenia oraz czasów reakcji przy zastosowaniu kurtyn świetlnych.
PN-EN ISO 13849-1 – norma opisująca wymagania dla układów sterowania związanych z bezpieczeństwem (np. jakiej kategorii musi być obwód kurtyny świetlnej).
W praktyce oznacza to na przykład, że:
okno obserwacyjne w komorze musi mieć określoną odporność na uderzenia, a nie być zwykłą szybą z pleksi,
drzwi do strefy cięcia muszą mieć zamki i czujniki uniemożliwiające uruchomienie ruchu niebezpiecznego przy otwartych osłonach,
kurtyna świetlna musi być odsunięta od strefy działania głowicy na taką odległość, aby człowiek, który przerwie wiązkę, nie zdążył dotknąć strefy niebezpiecznej zanim maszyna się zatrzyma.
Środki ochronne i odległości bezpieczeństwa – praktyczna interpretacja
Normy posługują się pojęciem środków ochronnych, które obejmują zarówno fizyczne osłony, jak i kurtyny świetlne, maty czułe czy systemy blokad. Kluczowe jest, że te środki:
są trwałe – nie można ich łatwo zdemontować bez użycia narzędzi,
są przewidywalne – ich reakcja na naruszenie jest powtarzalna i sprawdzalna,
nie wprowadzają dodatkowych zagrożeń – np. ostre krawędzie, ryzyko przycięcia.
Drugie ważne pojęcie to odległość bezpieczeństwa. Jeżeli kurtyna świetlna jest ustawiona zbyt blisko głowicy lub strefy ruchu, to nawet szybka reakcja sterownika może nie wystarczyć – człowiek zdąży włożyć rękę w obszar cięcia zanim maszyna się zatrzyma. Normy określają minimalne odległości i biorą pod uwagę:
czas reakcji kurtyny,
czas zatrzymania ruchu maszyny,
prędkość ruchu ręki lub ciała człowieka.
Stąd podczas przeglądu kurtyn świetlnych warto nie ograniczać się do testu „czy zatrzymuje”, lecz sprawdzić także, czy geometria ustawienia kurtyny jest nadal prawidłowa – czy nie została przesunięta, przestawiona lub zasłonięta elementami wyposażenia (paleta, wózek, pojemnik na detale).
Dokumentacja środków bezpieczeństwa i ocena ryzyka
Producent maszyny WaterJet powinien dostarczyć instrukcję, w której opisane są:
rodzaje zastosowanych osłon i kurtyn,
ich funkcja w systemie bezpieczeństwa,
wymagane okresy przeglądów i testów,
zakres dopuszczalnych modyfikacji lub wymian.
Po stronie zakładu leży natomiast przygotowanie i aktualizacja oceny ryzyka stanowiska. Jeżeli wprowadza się zmiany, takie jak:
usunięcie fragmentu osłony, aby łatwiej ładować arkusze,
zmiana położenia kurtyny świetlnej,
zastąpienie oryginalnych drzwi własną zabudową,
konieczna jest ponowna analiza zagrożeń i – często – konsultacja ze specjalistą od bezpieczeństwa maszyn lub producentem/instalatorem. Brak takiej aktualizacji to częsta pułapka, która ujawnia się dopiero przy wypadku lub kontroli.
Odpowiedzialność pracodawcy, producenta i instalatora
Podział odpowiedzialności wygląda w uproszczeniu tak:
Producent maszyny – odpowiada za pierwotny projekt i zgodność z normami oraz dyrektywą maszynową.
Instalator / integrator – odpowiada za prawidłowy montaż, dopasowanie do warunków hali, konfigurację kurtyn i osłon do rzeczywistej linii produkcyjnej.
Pracodawca (użytkownik) – odpowiada za bezpieczną eksploatację, przeglądy, szkolenia operatorów oraz wszelkie modyfikacje po odbiorze maszyny.
Źródło: Pexels | Autor: Kateryna Babaieva
Rodzaje osłon i kurtyn spotykanych w instalacjach WaterJet
Obudowy pełne i komory robocze
Najbardziej oczywistym elementem zabezpieczenia WaterJet są pełne obudowy, tworzące zamkniętą komorę cięcia. Ich zadaniem jest zatrzymanie rozprysków wody i ścierniwa, fragmentów detali oraz ograniczenie hałasu.
W praktyce spotyka się m.in.:
pełne kabiny stalowe – z drzwiami przesuwnymi lub uchylnymi, często z wziernikami z poliwęglanu,
zabudowy hybrydowe – dolna część z blachy lub stali nierdzewnej, górna przeszklona, z oknami o podwyższonej odporności,
lokalne osłony głowicy – dodatkowe „czapki” lub fartuchy wokół samej głowicy, szczególnie przy cięciu detali o niestabilnym mocowaniu.
Przy ocenie tych osłon liczy się nie tylko grubość blachy. Istotne są także:
sposób kotwienia do konstrukcji maszyny lub posadzki,
sztywność połączeń (brak „klapiących” paneli),
stan uszczelek – nieszczelne krawędzie to często wylot odprysków i mgły wodnej.
Osłony stałe, ruchome i regulowane
Z punktu widzenia kontroli bezpieczeństwa dobrze jest rozróżniać trzy podstawowe typy osłon mechanicznych:
osłony stałe – przykręcone na stałe, możliwe do zdjęcia wyłącznie z użyciem narzędzi; typowo stanowią tylną i boczne ściany komór, zabudowy zbiorników, kanałów przewodów wysokociśnieniowych,
osłony ruchome – drzwi, klapy, pokrywy serwisowe, które otwierają się bez narzędzi; zwykle są wyposażone w blokady bezpieczeństwa (interlocki) monitorujące ich położenie,
osłony regulowane – przestawne bariery, prowadnice, ograniczniki otworu roboczego, które można dostosować do konkretnego detalu czy formatu arkusza.
Najwięcej problemów pojawia się przy osłonach regulowanych. Mechanizmy zaciskowe, pokrętła czy prowadnice lubią się luzować i po pewnym czasie operatorzy przestają je domykać „do końca”. Przy regularnej kontroli warto:
sprawdzić, czy elementy regulacyjne nie są „na stałe” unieruchomione opaskami, drutem, taśmą,
ocenić, czy po wyregulowaniu osłona faktycznie ogranicza dostęp do strefy cięcia,
porównać rzeczywiste otwory w osłonach z tymi przewidzianymi w dokumentacji i ocenie ryzyka.
Kurtyny świetlne, bariery optyczne i skanery
Do ochrony dostępu z przodu lub z boku maszyny stosuje się często kurtyny świetlne i inne bariery optyczne. W WaterJet pełnią one szczególnie ważną rolę tam, gdzie z różnych powodów nie da się zamknąć całej komory.
Najczęściej spotykane rozwiązania to:
klasyczne kurtyny pionowe – służące do ochrony wejścia do strefy załadunku/rozładunku,
bariery wielowiązkowe – z kilkoma wiązkami na określonych wysokościach, chroniące przed wejściem całej postaci,
skanery laserowe (LIDAR) – tworzące strefy bezpieczeństwa, w których naruszenie nie wymaga fizycznego przecięcia pojedynczej wiązki.
Sprawdzenie ich sprawności nie może ograniczać się do „świeci – nie świeci”. Podczas przeglądu warto przejść przez kilka elementów:
czystość elementów optycznych – brud, osad z wody, mgła olejowa potrafią powodować fałszywe zadziałania,
brak „tuneli” pod lub nad kurtyną – zbyt duże prześwity umożliwiają przełożenie ręki lub stopy.
Kurtyny fizyczne, pasowe i elastyczne osłony przeciwbryzgowe
Drugą dużą kategorię stanowią miękkie kurtyny fizyczne – pasy PVC, elastyczne fartuchy, przegrody z plandek i tkanin technicznych. Ich główna rola to zatrzymywanie wody, ścierniwa i mgły, a przy okazji częściowe ograniczanie kontaktu z ruchomymi elementami.
Przy ich ocenie technicznej przydaje się prosty schemat:
czy kurtyna jest ciągła – brak przetarć, rozdarć, uszkodzonych zawiesi,
czy sięga wystarczająco nisko – szczelina przy posadzce nie powinna tworzyć strumienia „gejzera” na zewnątrz,
czy nie jest trwale podwiązana lub skrócona, by „maszyna mniej chlapała na operatora” kosztem bezpieczeństwa.
Jeśli kurtyna pasowa pełni również funkcję środka bezpieczeństwa (np. jest połączona z wyłącznikiem krańcowym lub czujnikiem zbliżeniowym), każde jej skrócenie, wycięcie fragmentu czy dołożenie obciążników wymaga aktualizacji dokumentacji i ponownej oceny ryzyka.
Osłony przezroczyste i wzierniki obserwacyjne
Operator musi widzieć proces cięcia, dlatego w komorach WaterJet niemal zawsze znajdują się wzierniki – okna obserwacyjne. Na pierwszy rzut oka to tylko „szyba”. Z punktu widzenia BHP to element ochronny, który musi wytrzymać uderzenie wyrwanego detalu czy bryły lodu ze ścierniwa.
Podczas przeglądu dobrze jest przeanalizować kilka kwestii:
z czego jest wykonany wziernik – zwykła pleksi może być niewystarczająca, oczekuje się materiałów o parametrach potwierdzonych (np. poliwęglan o określonej klasie odporności),
czy nie ma pęknięć, zmatowień i głębokich rys – takie uszkodzenia mogą zmniejszyć odporność na uderzenia,
czy nie zastosowano samodzielnie dorobionych okienek z przypadkowego materiału po uszkodzeniu oryginału.
Zdarza się, że ktoś „dla lepszej widoczności” usuwa folię ochronną lub wymienia szybę na cieńszą. To pozornie drobna modyfikacja, która w kontekście norm dotyczących osłon staje się istotnym naruszeniem konstrukcji bezpieczeństwa.
Osłony instalacji wysokociśnieniowej
Przy WaterJet nie można skupiać się wyłącznie na komorze. Instalacja wysokociśnieniowa – pompy, przewody, złącza – także wymaga odpowiednich osłon i barier.
Typowe elementy, na które warto zwracać uwagę, to:
metalowe lub siatkowe osłony wokół przewodów wysokociśnieniowych w miejscach przejścia przez strefy dostępne dla ludzi,
ekrany zabezpieczające przy złączach, kolankach, rozdzielaczach, gdzie ryzyko nieszczelności jest wyższe,
lokalne obudowy pomp wysokociśnieniowych z właściwą wentylacją, ale bez łatwego dostępu do elementów pod ciśnieniem.
Wyciek strumienia wody pod bardzo wysokim ciśnieniem działa jak „nóż wodny” także poza komorą. Dlatego osłony rurociągów i głównych elementów układu ciśnieniowego powinny być przeglądane równie skrupulatnie, jak drzwi komory.
Źródło: Pexels | Autor: Mikhail Nilov
Główne zagrożenia związane z niesprawnymi osłonami i kurtynami
Kontakt z bezpośrednim strumieniem wody lub ścierniwa
Najbardziej oczywiste zagrożenie to kontakt człowieka ze strumieniem roboczym lub odbitym strumieniem. W przypadku WaterJet już krótkotrwałe „zachaczenie” może spowodować głębokie, trudne do oczyszczenia rany.
Do takich sytuacji dochodzi zwykle wtedy, gdy:
otwarte są drzwi lub klapy osłon przy aktywnym ciśnieniu,
układ blokad nie działa lub został celowo ominięty,
kurtyny świetlne lub inne bariery nie wyłączają ruchu głowicy przy wtargnięciu w strefę pracy.
Przegląd osłon mechanicznych powinien obejmować więc także test zachowania maszyny przy próbie wejścia do strefy cięcia – nie tylko oglądanie zawiasów i zamków.
Wystrzał detali, odpadu i elementów mocujących
Drugim charakterystycznym zagrożeniem dla WaterJet jest niekontrolowane przemieszczenie detalu. Źle zamocowany element potrafi zostać wyrwany z uchwytów i wystrzelić w kierunku najsłabszego punktu komory – najczęściej otworu roboczego lub wziernika.
Ryzyko takiego zdarzenia rośnie, gdy:
osłony mają nadmiernie powiększone okna załadunkowe,
kurtyny miękkie są powycinane lub niedomknięte,
zastosowano niewłaściwe materiały na okna obserwacyjne.
Podczas kontroli warto połączyć analizę stanu osłon ze sprawdzeniem sposobu mocowania detali. Bezpieczna osłona nie zastąpi porządnego mocowania, ale może zdecydować o tym, czy wyrwany detal zatrzyma się w komorze, czy doleci do operatora.
Uszkodzenia oczu i twarzy przez odpryski i mgłę wodną
Niesprawne lub źle wyregulowane kurtyny przeciwbryzgowe oraz nieszczelne osłony sprzyjają wydobywaniu się na zewnątrz mgły wodnej z drobinami ścierniwa. Nawet jeśli strumień wysokiego ciśnienia jest dobrze zamknięty, operator może być długotrwale narażony na mikroodpryski.
Typowe sygnały ostrzegawcze to:
stalowa „mgiełka” osadzająca się na elementach w pobliżu maszyny,
konieczność nadmiernego używania okularów ochronnych nawet przy zamkniętej komorze,
ślady korozji i zmatowienia na maszynie wokół otworów załadunkowych.
Przy okresowej kontroli dobrze jest obejrzeć ślady rozprysków na ścianach i podłodze w promieniu kilku metrów od maszyny. Takie „mapy bryzgu” często zdradzają miejsca, w których osłony nie domykają się prawidłowo.
Ryzyko wejścia w strefę ruchu głowicy i osi
W wycinarkach WaterJet z dynamicznymi osiami X/Y/Z występuje zagrożenie uderzenia przez ruchomy zespół – wózek, portal, przewody energetyczne. Dotyczy to zwłaszcza dużych stołów otwartych z trzech stron.
Najczęstsze przyczyny niebezpiecznych sytuacji to:
usunięcie barier fizycznych przy krańcach stołu, aby poprawić dostęp,
zdemontowanie krańcówek współpracujących z osłonami ruchomymi,
nieprawidłowe działanie kurtyn świetlnych obejmujących przestrzeń ruchu bramy.
Podczas przeglądu kurtyn i osłon trzeba przypomnieć sobie prostą zasadę: jeśli człowiek może wejść w strefę pracy osi, to rozwiązania bezpieczeństwa muszą zareagować, zanim dojedzie do kontaktu z ruchomą konstrukcją.
Zagrożenia elektryczne i mechaniczne przy obchodzeniu blokad
Wiele poważnych wypadków nie wynika z awarii sprzętu, lecz z celowego obchodzenia blokad. Zmostkowane wyłączniki w drzwiach, wypięte kurtyny świetlne czy magnesy przyklejone do czujników RFID zamków drzwi to niestety wciąż spotykane „patenty”.
Takie praktyki generują dwa rodzaje ryzyka:
bezpośrednie – możliwość wejścia do strefy cięcia przy aktywnym ciśnieniu,
pośrednie – nieprzewidywalne zachowanie układu sterowania bezpieczeństwem przy awarii lub zaniku zasilania.
Dlatego kontrola osłon i kurtyn nie powinna ograniczać się do ich części mechanicznej. Równie ważna jest inspekcja obwodów bezpieczeństwa: oględziny szaf sterowniczych, sprawdzenie, czy w przewodach od czujników nie dokonano „kreatywnych” modyfikacji.
Ergonomia a pokusa „ciągłego otwierania” osłon
Źle zaprojektowane osłony i kurtyny powodują nadmierny wysiłek operatora. Wysokie progi w drzwiach, ciężkie skrzydła, małe okna załadunkowe – to wszystko prowokuje do pozostawiania osłon otwartych lub do ich częściowego demontażu.
Podczas audytu bezpieczeństwa warto zadać operatorom kilka prostych pytań:
które drzwi lub klapy są najbardziej uciążliwe w codziennej pracy,
gdzie najczęściej „na chwilę” podpinają osłony, bo „inaczej się nie da”,
jakie modyfikacje w ich opinii poprawiłyby wygodę pracy bez naruszania bezpieczeństwa.
Jak planować i prowadzić regularną kontrolę osłon i kurtyn
Podział kontroli na poziomy: codzienna, okresowa, rozszerzona
Żeby osłony i kurtyny faktycznie chroniły, potrzebny jest system, a nie jednorazowa akcja. Dobrze sprawdza się podział na trzy poziomy kontroli, z wyraźnym określeniem, kto za co odpowiada.
Kontrola codzienna (operatorska) – szybkie oględziny przy uruchomieniu zmiany, wykonywane przez operatora.
Kontrola okresowa (utrzymanie ruchu / BHP) – bardziej szczegółowy przegląd w cyklu np. miesięcznym lub kwartalnym.
Kontrola rozszerzona (serwis / producent / audyt) – pogłębiona weryfikacja, zwykle raz w roku lub po istotnej modernizacji.
Największy efekt przynosi ustalenie krótkiej, ale konkretnej listy czynności dla każdego poziomu. Zbyt rozbudowane checklisty lądują w szufladzie; zbyt ogólne nie wykryją realnych usterek.
Czynności kontroli codziennej po stronie operatora
Codzienny przegląd powinien być prosty, możliwy do wykonania w kilka minut. Chodzi o wyłapanie oczywistych nieprawidłowości, zanim zaczną być groźne.
Podstawowe punkty takiej kontroli to zazwyczaj:
sprawdzenie, czy wszystkie drzwi, klapy i pokrywy są domknięte i nie „wiszą” na jednym zawiasie,
oględziny kurtyn miękkich – czy nie ma przerw, wyciętych fragmentów, podwiązania na stałe,
sprawdzenie wzierników – czy widać proces i nie ma pęknięć lub wybitych okien,
krótkie spojrzenie na przewody wysokociśnieniowe w strefach dostępnych – czy osłony nie są zdjęte lub przesunięte,
kontrola przestrzeni wokół maszyny – czy nie ma „na stałe” podstawionych drabinek, palet czy stołków podtrzymujących osłony w pozycji otwartej.
Dobrym nawykiem jest dopisanie do listy startowej maszyny jednego prostego punktu: „osłony i kurtyny – OK / NIE OK”. Jeśli operator ma miejsce na krótki komentarz, szybciej zgłosi problem niż przy wielostronicowym formularzu.
Testy funkcjonalne blokad i kurtyn świetlnych
Sama obserwacja stanu mechanicznego to za mało. Osłona może wyglądać poprawnie, a mimo to nie zatrzymać procesu przy otwarciu. Dlatego w harmonogramie przeglądów powinny znaleźć się testy funkcjonalne.
Najprostszy schemat takiego testu obejmuje:
uruchomienie maszyny w trybie pracy bez obciążenia (bez detalu, bez cięcia),
kontrolowane otwarcie drzwi komory lub klapy serwisowej – z bezpiecznego miejsca,
sprawdzenie, czy układ bezpieczeństwa natychmiast zatrzymuje ruch i odcina ciśnienie,
przekroczenie linii kurtyny świetlnej (np. wchodząc stopą w obszar jej działania) i obserwacja reakcji maszyny,
ponowny rozruch – weryfikacja, czy maszyna nie wznawia automatycznie pracy po zamknięciu osłony, tylko wymaga świadomego startu przez operatora.
Taki test powinien być wykonywany cyklicznie, dokumentowany i – co kluczowe – przeprowadzany przez osobę, która rozumie różnicę między zatrzymaniem roboczym a stopem awaryjnym. W niektórych konfiguracjach WaterJet dopuszcza się ruch manualny osi przy otwartych osłonach, ale bez ciśnienia na głowicę; trzeba to sprawdzić w dokumentacji producenta.
Okresowe oględziny mechaniczne i stan mocowań
Raz na kilka tygodni lub miesięcy (w zależności od intensywności pracy) potrzebna jest spokojna, dokładniejsza inspekcja osłon. Chodzi już nie tylko o „czy jest”, ale też „jak się trzyma”.
Podczas takich oględzin warto zwrócić uwagę na:
zawiasy i prowadnice – czy nie są wyrobione, czy drzwi nie opadają i nie ocierają o podłoże,
zamki i blokady – czy nie są mechanicznie uszkodzone, czy nie wymagają nadmiernej siły do zaryglowania,
połączenia śrubowe – czy nie ma poluzowanych śrub przy ramkach osłon, panelach, ekranach wokół przewodów,
elementy elastyczne – fartuchy, mieszki, harmonijkowe osłony prowadnic – czy nie mają przedarć, które umożliwiają kontakt z ruchomymi częściami,
uszczelki i listwy zgarniające – w drzwiach komór, przy wziernikach, aby ograniczyć wydostawanie się mgły wodnej.
Często podczas takich przeglądów wychodzą na jaw „małe modernizacje” wykonane w biegu: dodatkowe otwory w osłonach, wygięte na stałe blachy, dołożone magnesy przy zamkach. To sygnał, że warto wrócić do analizy ergonomii i sposobu pracy przy maszynie.
Weryfikacja instalacji elektrycznej i obwodów bezpieczeństwa
Kurtyny świetlne, zamki bezpieczeństwa i wyłączniki krańcowe działają poprawnie tylko wtedy, gdy ich okablowanie i moduły są w dobrym stanie. Zaniedbanie tej części szybko niweluje wszystkie wysiłki włożone w mechanikę osłon.
Przy przeglądach prowadzonych przez utrzymanie ruchu lub serwis elektryczny dobrze jest uwzględnić:
oględziny przewodów od czujników bezpieczeństwa – czy nie są sztukowane, lutowane „na dziko” lub przedłużane niezgodnie z zaleceniami producenta,
sprawdzenie, czy nie ma wpiętych „mostków” omijających moduły bezpieczeństwa,
weryfikację działania przekaźników i modułów bezpieczeństwa – test sygnalizacji błędów, reakcji na przerwanie pętli,
kontrolę ustawień w sterowniku – czy funkcje bezpieczeństwa nie zostały programowo osłabione (np. zmiana kategorii zatrzymania, wydłużenie czasu reakcji),
sprawdzenie poprawności działania przy zaniku i powrocie zasilania – czy maszyna po awarii energetycznej nie uruchamia się w trybie mogącym zagrozić osobom znajdującym się w strefie pracy.
Przy nowszych wycinarkach WaterJet część funkcji bezpieczeństwa realizowana jest w tzw. bezpiecznym sterowniku. Jego konfiguracja powinna być archiwizowana, a dostęp do jej zmiany – ograniczony do uprawnionych osób.
Dokumentowanie przeglądów i wprowadzanych zmian
Nawet najlepsza kontrola traci sens, jeśli jej wyniki znikają w niepodpisanych notatkach. Dokumentacja przeglądów osłon i kurtyn ma dwie role: ułatwia utrzymanie maszyn w dobrej kondycji i chroni firmę w razie kontroli lub wypadku.
W praktyce wystarczy prosty system:
krótkie formularze przeglądowe z datą, nazwą maszyny i podpisem osoby wykonującej kontrolę,
jasne rozróżnienie: usterki krytyczne (maszyna nie powinna pracować) i usterki niekrytyczne (do usunięcia w określonym terminie),
rejestr modyfikacji osłon – każda zmiana kształtu, materiału, sposobu mocowania powinna mieć opis, kto, kiedy i dlaczego ją wprowadził,
powiązanie przeglądów z harmonogramem serwisów producenta – tak, aby nie dublować czynności, ale też niczego nie pomijać.
Prosty przykład z zakładów obróbki blach: dopiero po zebraniu kilkunastu formularzy w jednym miejscu zauważono, że w trzech różnych WaterJetach powtarza się problem z tym samym typem zawiasu drzwi komory. Pozwoliło to zaplanować wymianę z wyprzedzeniem, zamiast czekać na pierwsze urwane skrzydło.
Udział producenta i serwisu w ocenie stanu osłon
Producent maszyny lub autoryzowany serwis zna typowe słabe punkty danej konstrukcji. Włączenie ich do okresowej oceny stanu osłon i kurtyn pomaga wychwycić problemy, które w zakładzie mogą być uznane za „normalne zużycie”.
Przy okazji wizyt serwisowych warto omówić:
czy obecna konfiguracja osłon odpowiada aktualnym warunkom pracy (rodzaj materiałów, liczba zmian, sposób załadunku),
czy są dostępne zestawy modernizacyjne – np. mocniejsze wzierniki, dodatkowe ekrany przy przewodach, nowe typy czujników drzwi,
jak producent rekomenduje testy funkcji bezpieczeństwa w danym modelu maszyny,
które objawy zużycia osłon są sygnałem do natychmiastowej wymiany, a które można zaplanować w czasie.
W wielu przypadkach niewielka modyfikacja – np. dołożenie dodatkowego mikrowyłącznika do często otwieranej klapy serwisowej – znacząco podnosi poziom bezpieczeństwa przy niewielkim koszcie.
Szkolenie operatorów i kultura zgłaszania usterek
Nawet najlepiej opracowana procedura kontroli nie zadziała, jeśli operatorzy będą traktować osłony jak przeszkodę, a nie narzędzie pracy. Kluczowe jest proste wyjaśnienie, dlaczego dana osłona wygląda tak, a nie inaczej, i jakie konsekwencje może mieć jej obejście.
Skuteczne szkolenie w zakładach z WaterJet zwykle obejmuje:
krótkie omówienie typowych wypadków i zdarzeń niebezpiecznych związanych z niesprawnymi osłonami,
pokaz na konkretnej maszynie – gdzie znajdują się czujniki, blokady, kurtyny i jak powinny reagować,
przećwiczenie codziennej listy kontrolnej razem z operatorem,
ustalenie prostego kanału zgłaszania usterek (np. karta zgłoszenia przy maszynie, aplikacja, telefon do konkretnej osoby z UR).
Dobrym sygnałem jest sytuacja, gdy operator sam z siebie zgłasza, że „drzwi przestały się domykać tak jak kiedyś” lub że „trzeba mocniej dociskać, żeby maszyna ruszyła”. To zwykle pierwszy objaw problemu z osłoną lub jej czujnikiem, który da się usunąć zanim przerodzi się w awarię czy wypadek.
Integracja kontroli osłon z oceną ryzyka i zmianami w procesie
Proces cięcia WaterJet w wielu firmach zmienia się z czasem: nowe materiały, większe formaty, inny sposób podawania detali. Każda taka zmiana wpływa na faktyczne obciążenie osłon i kurtyn – ciśnienie bryzgów, kierunek „ucieczki” detali, sposób poruszania się ludzi wokół stołu.
Dlatego przeglądy osłon warto łączyć z przeglądem oceny ryzyka:
jeśli zaczęto ciąć elementy cięższe lub o innych kształtach, trzeba zweryfikować, czy osłony wytrzymają potencjalny wystrzał,
jeśli zmienił się sposób załadunku (np. dołożono suwnicę lub wózek podający), może być konieczne inne rozmieszczenie kurtyn świetlnych lub barier,
jeśli w jednym miejscu powstał „korek” ludzi (inspekcja jakości, montaż detali przy maszynie), trzeba sprawdzić, czy strefa ta jest właściwie odseparowana od ruchu osi i strefy bryzgów.
W praktyce dobrze działa prosty mechanizm: każda większa zmiana w organizacji pracy przy WaterJet automatycznie uruchamia punkt „sprawdzenie osłon i kurtyn” w formularzu zmiany procesu. Dzięki temu ryzyko, że „maszyna się zmieniła, a osłony zostały po staremu”, znacząco maleje.
Najczęściej zadawane pytania (FAQ)
Na co zwracać uwagę przy codziennej kontroli osłon i kurtyn bezpieczeństwa w WaterJet?
Przy codziennym uruchomieniu przede wszystkim trzeba sprawdzić stan fizyczny osłon: czy nie ma pęknięć, przetarć, brakujących elementów, szczelin, przez które można włożyć rękę do strefy cięcia. Miękkie pasy PVC nie powinny być mocno porwane ani odgięte na stałe, a twarde osłony nie mogą być zdeformowane po wcześniejszym uderzeniu detalu.
Kolejny krok to sprawdzenie działania blokad: czy otwarcie drzwi komory, podniesienie pokrywy albo wejście w strefę kurtyny świetlnej faktycznie zatrzymuje ruch głowicy/stołu. Reakcja musi być natychmiastowa i powtarzalna. Jeżeli po naruszeniu osłony maszyna „udaje, że nic się nie stało”, nie wolno kontynuować pracy – to sygnał do wezwania serwisu.
Jaka jest różnica między kurtyną przeciwbryzgową a kurtyną bezpieczeństwa przy WaterJet?
Kurtyna przeciwbryzgowa (np. pasy PVC) ma głównie zatrzymać wodę, ścierniwo i brud. Ogranicza rozchlapywanie, ale nie jest projektowana tak, by wytrzymać uderzenie cięższego detalu ani żeby uniemożliwić dostęp do strefy niebezpiecznej. Z punktu widzenia przepisów to element porządkowy, a nie pełnoprawne zabezpieczenie.
Kurtyna bezpieczeństwa w rozumieniu BHP to rozwiązanie zaprojektowane do ochrony człowieka. Może to być:
kurtyna świetlna wpięta w sterowanie bezpieczeństwem, która po przecięciu wiązki zatrzymuje ruch,
lub fizyczna osłona o określonej wytrzymałości, często z blokadą (interlockiem) uniemożliwiającą pracę przy otwartej osłonie.
Jeżeli z analizy ryzyka wynika potrzeba osłony bezpieczeństwa, sama kurtyna przeciwbryzgowa nie wystarcza.
Czy mogę pracować przy WaterJet z otwartą komorą lub odchyloną osłoną?
Nie, jeżeli maszyna została zaprojektowana jako zamknięta (z komorą, drzwiami, pokrywą), to praca z otwartymi osłonami jest naruszeniem zarówno instrukcji producenta, jak i przepisów BHP. Strumień pod wysokim ciśnieniem, odbijające się detale i rozbryzg ścierniwa stanowią wtedy bezpośrednie zagrożenie urazu.
Szczególnie niebezpieczne są „chwilowe” obejścia – przytrzymanie krańcówki drucikiem, rozłączenie kurtyny świetlnej, blokowanie zamka magnesem. Po pierwsze, eliminuje to funkcję ochronną. Po drugie, przy wypadku inspekcja bardzo szybko wychwyci takie praktyki, a odpowiedzialność spadnie na pracodawcę i osoby dopuszczające maszynę do pracy.
Jak sprawdzić, czy kurtyna świetlna przy WaterJet działa prawidłowo?
Podstawowy test to „wejście w wiązkę” przy przygotowanej, ale niepracującej jeszcze głowicy. Uruchamia się tryb, w którym głowica lub stół powinny ruszyć, po czym przecięcie kurtyny (np. ręką albo przedmiotem) musi natychmiast wywołać bezpieczne zatrzymanie. Nie może być opóźnień ani sytuacji, w której maszyna ignoruje przerwanie wiązki.
W ramach okresowych przeglądów przeprowadza się też testy z instrukcji producenta kurtyny i maszyny: kontrolę wszystkich segmentów wiązki, weryfikację poprawności podłączeń, test funkcji resetu bezpieczeństwa (maszyna nie może sama ruszyć po przywróceniu wiązki – potrzebne jest świadome skasowanie alarmu). W razie wątpliwości serwis powinien potwierdzić sprawność układu pomiarami i dokumentacją.
Jakie uszkodzenia osłon i kurtyn przy WaterJet są krytyczne i wymagają natychmiastowej reakcji?
Sygnałem alarmowym są wszelkie uszkodzenia, które mogą:
ułatwić fizyczny dostęp do strefy cięcia (np. wyłamane fragmenty osłony, dziury, duże szczeliny),
obniżyć wytrzymałość mechaniczną (pęknięte szyby, mocno popękane panele, zgięte ramy),
zakłócić poprawne działanie kurtyn świetlnych (przesunięte słupki, zabrudzone/zasłonięte nadajniki i odbiorniki).
Takie defekty oznaczają, że system nie gwarantuje już ochrony na przewidzianym poziomie.
Do kategorii „od razu działaj” zalicza się też każde obejście zabezpieczeń – odpięte krańcówki, wyłączone w sterowniku funkcje bezpieczeństwa, zmostkowane przekaźniki. Maszyna nie powinna wtedy pracować w trybie produkcyjnym do czasu przywrócenia pełnej sprawności i odnotowania tego w dokumentacji przeglądu.
Czy sama kurtyna PVC wystarczy do spełnienia wymagań BHP przy WaterJet?
Nie zawsze. Kurtyna PVC dobrze radzi sobie z rozpryskami i mgłą wodno-ścierną, ogranicza też hałas w hali. Nie zastąpi jednak osłony bezpieczeństwa tam, gdzie istnieje ryzyko wystrzelenia detalu, kontaktu ze strumieniem lub uderzenia ruchomych elementów. W takich przypadkach wymagane są twardsze bariery (np. ściany komory, stalowe siatki, panele) oraz układy blokad współpracujące z systemem sterowania.
Jeżeli w dokumentacji stanowiska lub w ocenie ryzyka wskazano konieczność zastosowania osłon bezpieczeństwa, użycie wyłącznie miękkiej kurtyny PVC może zostać zakwestionowane przez PIP lub inspektora BHP. Skutkiem mogą być nakazy modernizacji, a przy wypadku – poważne konsekwencje prawne.
Kiedy trzeba zaktualizować ocenę ryzyka związaną z osłonami WaterJet?
Aktualizacja jest konieczna za każdym razem, gdy zmienia się sposób zabezpieczenia maszyny lub jej użytkowania. Dotyczy to m.in.:
demontażu, skrócenia lub przeniesienia osłon,
wymiany kurtyn świetlnych lub fizycznych barier na inny typ/inną konstrukcję,
zmiany organizacji pracy (np. inny sposób podawania detali, praca z większymi formatami, praca w trybie otwartej komory).
Nowa ocena ryzyka powinna jasno wskazać, czy dotychczasowe osłony nadal zapewniają wymagany poziom ochrony i czy nie trzeba dodać kolejnych środków (np. dodatkowych blokad, znaków ostrzegawczych, procedur).
W praktyce dobrym momentem na przegląd oceny ryzyka jest też każda modernizacja WaterJet oraz poważniejszy incydent (nawet „prawie wypadek”), który ujawni słabość obecnych zabezpieczeń.
Kluczowe Wnioski
Osłony i kurtyny bezpieczeństwa w WaterJet są kluczowe, bo oddzielają człowieka od strefy działania strumienia pod ogromnym ciśnieniem, rozbryzgów wody ze ścierniwem, odprysków detali oraz szkodliwego hałasu.
System osłon trzeba traktować jako zestaw współpracujących środków ochronnych: zatrzymujących bryzg i mgłę wodno-ścierną, blokujących odpryski, tłumiących hałas i fizycznie ograniczających dostęp do ruchomych oraz wysokociśnieniowych elementów maszyny.
Stan szczelności kabiny i kurtyn przekłada się nie tylko na bezpieczeństwo operatora, ale także na czystość i korozję wyposażenia w całym warsztacie oraz na łatwiejsze spełnienie wymogów BHP i sanepidu.
Kurtyny świetlne wpięte w układ sterowania bezpieczeństwem muszą po naruszeniu strefy zagrożenia wywoływać szybkie, przewidywalne zatrzymanie ruchu niebezpiecznego oraz nie pozwalać na jego wznowienie bez świadomego skasowania sygnału.
Sam fakt, że „coś zasłania” strefę pracy, nie oznacza jeszcze ochrony: osłona przeciwbryzgowa zatrzymuje wodę i ścierniwo, natomiast osłona bezpieczeństwa jest projektowana do powstrzymywania kontaktu człowieka z zagrożeniem i często współpracuje z blokadami.
Stosowanie cienkich pasów PVC lub lekkich zasłon w miejscach wymagających pełnowartościowej osłony bezpieczeństwa prowadzi do realnego ryzyka wypadku oraz może skutkować zakwestionowaniem stanowiska pracy przez inspekcję i odpowiedzialnością pracodawcy.
Bibliografia
PN-EN ISO 12100: Bezpieczeństwo maszyn – Ogólne zasady projektowania – Ocena ryzyka i zmniejszanie ryzyka. Polski Komitet Normalizacyjny (2012) – Podstawy oceny ryzyka i doboru środków ochronnych dla maszyn
PN-EN ISO 13857: Bezpieczeństwo maszyn – Odległości bezpieczeństwa zapobiegające sięganiu kończynami górnymi i dolnymi. Polski Komitet Normalizacyjny (2020) – Wymagania dot. odległości i barier fizycznych przy osłonach
Bezpieczeństwo pracy przy urządzeniach strumieniowo-ściernych i wysokociśnieniowych. Urząd Dozoru Technicznego – Zalecenia BHP dla urządzeń wysokociśnieniowych, ryzyka mechaniczne i osłony
Ogólne przepisy bezpieczeństwa i higieny pracy – Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 r.. Ministerstwo Rodziny, Pracy i Polityki Społecznej (1997) – Wymagania prawne dot. maszyn, osłon i obowiązków pracodawcy w zakresie BHP
